האם אתה יודע מה הכוונה ל"מס' גדילים" ולנתון Ee/Ec?
האם אתה יודע כיצד ניתן להבין מה רוחב הקורות האנכיות?
תודה מראש
השימוש הוא לא קשה יש לך מפתח הנתון למעלה וגם בעמודות עומס מקסימלי מותר ללא מקדמים ולא כולל משקל עצמי .
מספר הגדילים זה פשוט מראה כמה דריכה יש זה לא מעניין אותך , פשוט יותר גדילים יותר דריכה . לגבי יחס Ee/Ec אני לא בדיוק יודע אבל כנראה שזה יחס בין מודולי אלסטיות (זה גם לא משנה לתכנון )
שלום
היכן ניתן להשיג קטלוג עם מידות ומפתחים של קורות קמץ כפול?
תודה
אהלן urtman וברוכים הבאים לפורום CivilEng.
אני מניח שאתה מתכוון לזה : ברזל מקצועי
אני חושב שאתה מתכוון של קורות קמץ דרוכות :
http://www.megaupload.com/?d=KSKU25N8
אומנם לפני הרבה מאוד זמן,אבל הקישור הבא לא עובד
http://www.megaupload.com/?d=KSKU25N8
אשמח אם יש למישהו קישור תקין לגבי קטלוג של קורות קמץ כפולות :)
ישראל שלום.
יש קטלוגים בקישורים המצורפים:
https://www.scribd.com/doc/65628814/AshkaritNew
http://www.span.co.il/category.asp?CategoryID=6
http://struct3.bgu.co.il/?c_inst=612&name=%D7%A2%D7%99%D7%A7%D7%A8%D7%99...
המון תודה לשניכם על התשובה המהירה.
nemer זה בדיוק מה שהתכוונתי (קורות מבטון דרוך).
יש מצב שאתה נותן מס' מילים כיצד משתמשים בטבלאות?
האם אתה יודע מה הכוונה ל"מס' גדילים" ולנתון Ee/Ec?
האם אתה יודע כיצד ניתן להבין מה רוחב הקורות האנכיות?
תודה מראש
השימוש הוא לא קשה יש לך מפתח הנתון למעלה וגם בעמודות עומס מקסימלי מותר ללא מקדמים ולא כולל משקל עצמי .
מספר הגדילים זה פשוט מראה כמה דריכה יש זה לא מעניין אותך , פשוט יותר גדילים יותר דריכה . לגבי יחס Ee/Ec אני לא בדיוק יודע אבל כנראה שזה יחס בין מודולי אלסטיות (זה גם לא משנה לתכנון )

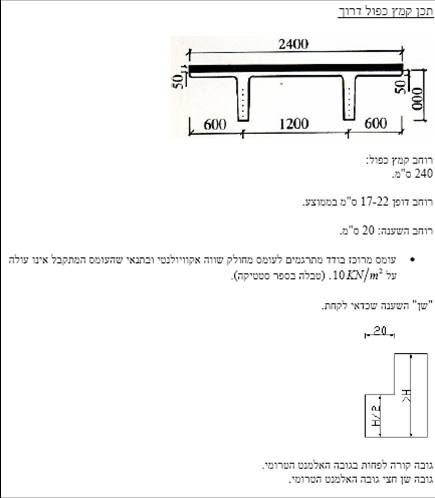

לגבי רוחב והשענות :
מגניב, תודה nemer
אהלן
מס שאלות נוספות:
כיצד משעינים את הקורות (על הדופן או על האגף)?
האם אחרי ביצוע טופינג ההתיחסות היא לתנאי השענה של קורה דו פירקית?
במידה ומידות התקרה לא מתחלקות ב 2.4מ' כיצד משלימים את התקרה (רווחים קטנים בין הקורות או מצמידים את הקורות ויוצקים את הרווח שנשאר בקצה)?
תודה רבה
אני חושב שהשענה היא על הפלנז (זה שבולט 60 החוצה)
השלמת יציקה יוצרת המשיכיות מסוימת כי יש שם גם רשת ברזל אבל מומלץ מאוד לא להתחשב בו.
אם לא מספיק לך 2.4 מ' אפשר לעשות השלמת יציקה.
