חבילת התוכנה CivilCAD


תחום ושימוש: חבילת תוכנה מקיפה ומקצועית לתחום הנדסה אזרחית.
קהל יעד: מודדים, קבלני עפר, מתכנני כבישים ומתכנני מים, מנהלי פרויקטים, משרדי מהנדסים ויועצים בתחום ההנדסה האזרחית.
תקציר: חבילת התוכנה CivilCAD, פרי פיתוח ישראלי, מציעה את סט הכלים המקיף והרחב ביותר הקיים כיום לעיצוב ותכנון עבור אנשי מקצוע מתחום ההנדסה האזרחית. התוכנה מורכבת מחבילות פתרונות ייעודיים המספקים מענה לפי חלוקה מקצועית החל ממדידות וחישובי כמויות, דרך תכנון כבישים וכלה במערכות מים ותשתיות.

התוכנה
חבילת התוכנה CivilCAD הינה הדור החדש בהנדסה אזרחית המציגה רמה חסרת תקדים של יכולות ועלות משתלמת. תוכנת CivilCAD הינה תוכנה המשלבת רכיבים מקצועיים ויחודיים למדידות, תכנון ועיצוב מדוייק, קל ומהיר. בתוכנה כלים נבונים ויעילים למדידות וחישובי כמויות בעבודות עפר, כלים מדויקים לתכנון ועיצוב כבישים, כלים לתכנון תשתיות תת קרקעיות ופריסת צנרות, ועוד מגוון אפשרויות והכל תוך שילוב ותיאום מושלם בין כל רכיביה.

התוכנה עוטפת כלי שרטוט מוכרים כגון אוטוקאד ובריקסקאד ומציעה חיבור אוטומטי ומהיר למגוון מכשירי מדידה הקיימים כיום בשוק.

חבילת התוכנה CivilCAD מורכבת מהתוכנות הבאות:
  • CivilCAD Survey - מדידות וחישובים גיאומטריים
  • CivilCAD Standard - טופוגרפיות ופיתוח שטח
  •  CivilCAD Roads- תכנון וביצוע כבישים
  • CivilCAD Pipes - הכלי המוביל בישראל לתכנון צנרת תת-קרקעית כולל קווי ביוב, ניקוז, קווי מים וקווי תקשורת
  • CivilCAD Full Package - החבילה המלאה הכוללת את כל רכיבי התוכנה


CivilCAD Survey
חבילת ה- Survey מספקת פתרון מלא ומקצועי למודד - מהשטח למשרד ולהיפך. הקשבה לצרכי הלקוח בשילוב יכולות פיתוח מתקדמות הכוללות התאמות ספציפיות לתקנים מקומיים, יצרו כלי חובה לעוסקים בתחום.
  • תקשורת ישירה עם כל מכשירי המדידה (קליטת תצפיות וקואורדינטות)
  • פתרון אוטומטי ומשוכלל לתיאום צלעון קשיח, רשת צלעונים ורשת חופשית כולל קבלת תרשים המדידה ודו"ח מפורט
  • עורך קואורדינטות מתקדם לסינון, מיון ומחיקת נקודות
  • סינון נקודות מקובץ שרטוט בפורמט DWG
  • סט כלים מתקדם לסימון והתוויה
  • תפריט מלא ומפורט לחישובים גיאומטריים (COGO)
  • מנגנון מתקדם לחישוב נקודות יחסית לקו הציר ובהיסט ממנו כולל נקודות דיקור
  • הכנת מפות כולל חלוקה לגליונות לצורך הדפסה, חיבורי קוים מהירים ורשת קואורדינטות
  • עבודה עם סט קודים ובלוקים הניתנים לשינוי
  • יכולות ייבוא ויצוא בלתי מוגבלות
CivilCAD Standard
חבילת ה- Standard מוסיפה לחבילת ה- Survey סט יכולות לטיפול בקווי גובה, קווי אי-רציפות וחישובי עבודות עפר. במשך שנות פעילותה מוצבה תוכנתCivilCAD  כתוכנה המובילה בקרב קבלני כבישים, תשתיות ועבודות עפר במשק הישראלי.
  • יצירה אוטומטית של קווי גובה
  • פתרונות מתקדמים לטיפול בקווי אי רציפות פתוחים וסגורים
  • הצגת קווי אי רציפות על גבי השרטוט בפורמטים שונים ובשכבות שונות
  • עבודה סימולטנית עם מודלים תלת מימדיים של מצב קיים ומצב מתוכנן
  • יצירת חתך מהיר בין כל שתי נקודות ישירות מהשרטוט
  • חישוב נפחי עבודות עפר במגוון שיטות והצגתם על גביי השרטוט: רשת מרובעים, רשת משולשים, רשת גריד מסובבת
  • הפקת דו"ח כמויות מפורט לעבודות עפר
  • חישוב קו האפס בעבודות העפר והצגתו על גבי השרטוט
  • מגוון פתרונות לטיפול במגרשים/ משטחים מתוכננים תוך כדי הפרדת שיפועים לכל משטח ומשטח וחישובי עבודות עפר
CivilCAD Roads
חבילת ה- Roads מציעה יכולות מתקדמות לתכנון וביצוע כבישים, הנדסת מים, עבודות עפר ומדידות. בתוכנה שולבו כלי עבודה יחודיים ההופכים את התכנון, המדידה והביצוע למהירים, מדוייקים ומקצועיים מתמיד.

תכנון חתך אופקי וחתך לאורך
  • מתבצע בסביבת שרטוט אוטוקאדית מלאה בשילוב טבלאות נתונים וכלי תכנון מתקדמים
  • אפשרויות רבות לחישובים גיאומטיים לאורך ציר הכביש
  • סט כלים מתקדם לתכנון התוואי האופקי כולל עקומות מעבר (קלוטואידה ופרבולה)
  • הכרה אוטומטית במקטעי כבישים
  • אפשרות להרחבת כביש מתוכנן קיים
  • הפרדת שכבות הכביש בתנוחה אופקית
  • חיווי ויזואלי ברור של גבולות חפירה ומילוי
תכנון חתכי רוחב
  • ריבוי שכבות בחתך עבור מצב קיים, עבודות עפר ומבנה הכביש (עד 30 שכבות לחתך!)
  • תכנון אוטומטי של תעלות צד למצבי חפירה / מילוי ומצבי ביניים, הגדרת ברמות, הגדרת שיפועי מדרונות צד לפי גובה, הצגה אוטומטית של רום פיתוח מגרשים בחתכים ועוד
  • הסדרת השלכות בין כבישים מצטלבים / מקבילים
  • בניית מעברי שיפועים לכל סגמנט בכביש בצורה אוטומטית לפי סט הגדרות הניתנות לשינוי
  • הצגת בלוקים בחתכי הרוחב
  • הצגת מערכות חוצות עיליות ותת-קרקעיות
  • עדכונים אוטומטים בחתכי הרוחב של מגרשים בצידי הכביש
  • הצגה מלאה של תשתיות וצנרות בחתכי רוחב
יכולות תכנון מתקדמות
  • הכלי המתקדם בעולם עם מנגנון ייחודי וחדשני לתכנון קירות תומכים
  • מנגנון Extract מיוחד לתכנון עירוני מן התנוחה (חתכים משתנים, חתכים מורכבים)
  • כלי ייחודי לטיפול בתשתיות תת-קרקעיות (ניקוז, ביוב, כבלים וקווי מים)
  • חישוב עבודות עפר וביצוע איזון מהיר בין שכבות הכביש
  • עדכונים הדדיים אוטומטיים בין התנוחה, חתך האורך וחתכי הרוחב
CivilCAD Pipes
במשך שנים מוצבה תוכנת CivilCAD ככלי מוביל בקרב מתכנני המים בישראל. חבילת ה-Pipes מאפשרת תכנון מלא של קווי ניקוז, ביוב, קווי תקשורת וקווי מים. שילוב של פשטות הפעלה, תחכום ומספר רב של אפשרויות יצרו כלי חזק ויעיל המקצר את זמן העבודה, מגדיל את התפוקה ומשפר את איכות התכנון.
תכנון תנוחה
  • תכנון תנוחת התשתית תוך כדי הגדרת התוואי, מיקומי השוחות בגודל אמיתי ותפניות הצינור
  • סימון נתוני התכנון מתוך החתך על גבי התנוחה – שיפוע וכיוון, IL (כניסה ויציאה) + TL + גובה לכל שוחה ושוחה
  • הסדרת מערכות חוצות תת-קרקעיות

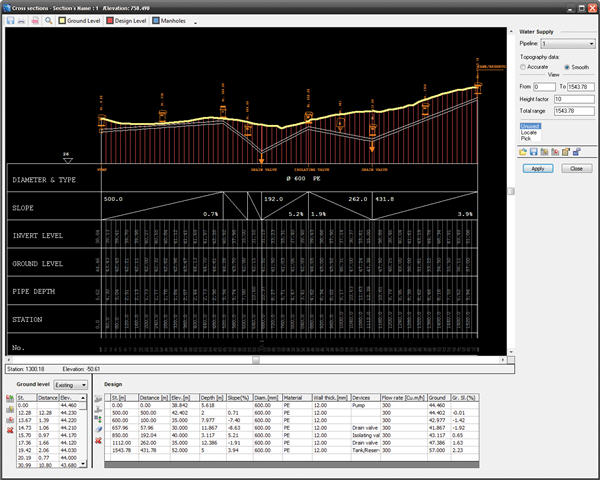

תכנון חתך מתקדם
  • מנגנון לתכנון אוטומטי של החתך, תכנון מתוך IL/ עומק/ שיפוע, הגדרת מפלים, קטרים, סוג הצינור, בלט וכו`
  • קבלת חתך לאורך הכולל מצב קיים ומצב מתוכנן (גובה כביש) מתוך המדידה/ התכנון.
  • הצגת תשתיות חוצות בחתך (עומק וקוטר)
  • מודול מיוחד לחישוב מיקום וסוג שסתומי לחץ אויר לאורך הצינור
  • עדכונים הדדיים בין התנוחה לחתך
דו"חות מפורטים
  • הפקת דו"ח כמויות מפורט
  • הפקת דו"חות נוספים: דו"ח שוחות, דו"ח IPs, דו"ח נתוני מצב קיים ומצב מתוכנן
  • חלוקת החתך אוטומטית לפי גודל הנייר לצורך הדפסה
  • דו"ח נתוני זרימה
תכנון מאגרים, בריכות, סכרים ותעלות
  • בשילוב עם חבילה ה- Roads קיים מודול מיוחד לתכנון מאגרים ובריכות כולל תכנון סוללה היקפית, שיפוע תחתית ובריכות משתלבות
  • הוצאת חתכים לביצוע, פריסת רשתות עבודות עפר, חישובי נפחי עבודות עפר וחישובי נפחי איגום (טבלת רום/ שטח/ נפח)
  • הסדרת השלכות בין בריכות / מאגרים מקביליים / מצטלבים
  • יכולת לתכנון תחתית המאגר כמשטח נפרד


אודות החברה
סיון תכנון הינה ספקית מובילה של פתרונות תוכנה לתחום ההנדסה האזרחית ומערכות מידע גיאוגרפיות (GIS). מאז הקמתה בשנת 1999 החברה התמקדה בפיתוח כלים אינטראקטיביים המבוססים על מודלים תלת-מימדיים לצורך מדידות, תכנון כבישים, תשתיות מים, פיתוח שטח ועבודות עפר.

עם לקוחות החברה נמנות חברות הנדסה מהמובילות בארץ ובעולם, רשויות מקומיות וממשלתיות רבות. החברה צומחת באופן מתמיד תוך ניצול רשת הפצה עולמית ופיתוח שיתופי פעולה ארוכי טווח עם שותפים אסטרטגיים.



פרטים ויצירת קשר עם משווק התוכנה
