חידון הנדסה (פתרון: הפסקת יציקה)

11 פוסטים / 0 חדשים
פרסום אחרון
galhillel
התמונה של galhillel
למה משמשים הצינורים הלוו

למה משמשים הצינורים הלוו?CivilEng2012-4-17 22:38:35

יוסי כרמלי
התמונה של אנונימי
צינורות מרירון במילוי גריז.

צינורות מרירון במילוי גריז. עם מוט פלדה בקוטר 12 מ"מ לעבידות של תפר התפשטות.

ארלה
התמונה של ארלה
להעברת הקיטור משם לפה...אם

להעברת הקיטור משם לפה...
אם אתה תתחיל להביא תמונות מהאתר הלא קונבנציונלי שאתה עובד בו אתה
תפיל את כולנו
אין לי מושג, רק תפקח טוב שמוציאים משם את האיזולירבנד לפני היציקה...

מערכת האתר
התמונה של מערכת האתר
נראה לי שאני מזהה... רמז -

נראה לי שאני מזהה... רמז - עושים את זה כשיש הפסקת יציקה (מתוכננת).

galhillel
התמונה של galhillel
נכון מאוד לירן ,דרך אגב זו

נכון מאוד לירן ,דרך אגב זו יציקה של קיר תומך לקרקע בעל חתך טרפזי

רמז הצינור מלא בגריז ומולבש על ברז זיון

Amit Dayan
התמונה של Amit Dayan
רמזתם אבל לא הכרתי את זה.זה

רמזתם אבל לא הכרתי את זה.
זה במטרה להשיג unbonding בין 2 אלמנטים בשביל התפשטות חופשית?

מערכת האתר
התמונה של מערכת האתר
בדיוק. ניתן למפרסם החידה

בדיוק. ניתן למפרסם החידה להרחיב

galhillel
התמונה של galhillel

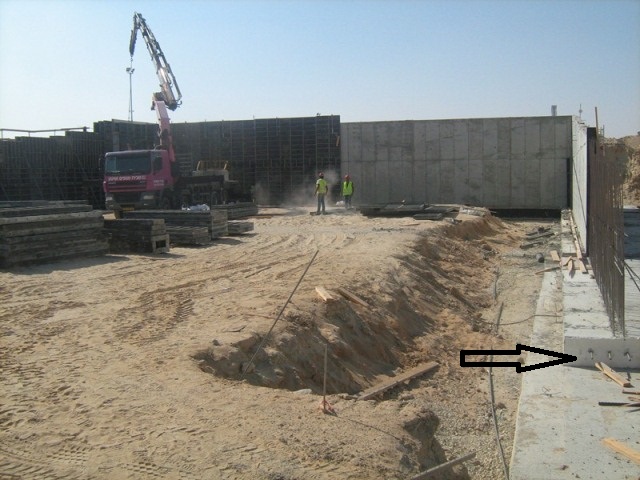

מה שאנכנו רואים זה הפסקת

מה שאנכנו רואים זה הפסקת יציקה מכוונת


הפרדה בין כל יציקה נעשית ע"י קלקר וצינורות מלאים בגריז עבור הברזל מה שנותן לאלמנט התפשטות צידית חופשית דבר זה נועד בעיקר בגלל שזה אלמנט תומך קרקע .


*צילמתי את התמונה במהלך פיקוח אחרון לקראת יציקה שנדחתה מעט כי מישהו לא שם כיסוי לאחד הברזלים...:-)


זה האלמנט


אפשר לראות שישנו חיבור זהה גם בבסיס הקיר.


מערכת האתר
התמונה של מערכת האתר
מעולה ! תודה galhillel -

מעולה ! תודה galhillel - ממתינים לחידון הבא.

naish10
התמונה של naish10
Like

Like
