חידון הנדסה (פתרון: מכשיר לייזר לפילוס)

9 פוסטים / 0 חדשים
התחבר או הירשם בכדי להגיב
פרסום אחרון
א, 10/09/2011 - 19:22
mparmit
התמונה של mparmit
רמז 1זה הוא מכשיר מדידה

רמז 1
זה הוא מכשיר מדידה

למעלה
ד, 10/12/2011 - 11:46
johny
התמונה של johny
מישהו מניח קווי ביוב?

מישהו מניח קווי ביוב?

אם אינני טועה, מדובר במכשיר פילוס אופקי לצנרות.

למעלה
ה, 10/13/2011 - 01:20
mparmit
התמונה של mparmit

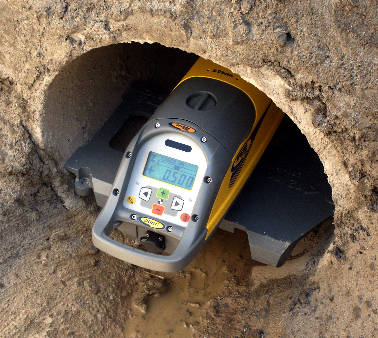

  זה הוא מכשיר לייזר לפילוס ולבדיקת

ה

צנרת


mparmit2011-10-13 1:32:41

למעלה
ש, 09/10/2011 - 04:55
mparmit
התמונה של mparmit

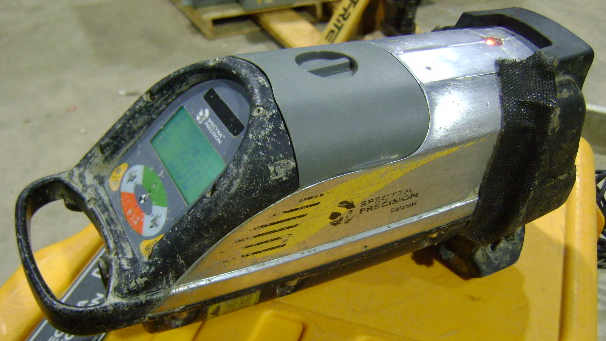

מה בתמונה?CivilEng2011-10-16

מה בתמונה?


CivilEng2011-10-16 23:31:35

למעלה
א, 10/16/2011 - 21:54
מערכת האתר
התמונה של מערכת האתר
נייס !על איזה עקרון הוא עובד

נייס !


על איזה עקרון הוא עובד ?




למעלה
א, 10/16/2011 - 22:26
erezh
התמונה של erezh
[QUOTE=CivilEng]

CivilEng wrote:

נייס !

על איזה עקרון הוא עובד ?





מכשיר זה עובד על עיקרון אחוז שיפוע
המתכנן מגדיר לדוגמא קו ניקוז באורך 100 מטר בשיפוע קבוע של 1 אחוז
אתה מניח את הסמן בתחילת הקו
המכשיר נותן לך קרן ליזר (נקודה אדומה) בזוית של 1 אחוז ( 1סנטימטר על כל 1 מטר)
המרחק של הנקודה מהאדמה בתחילת המסלול תהיה X ובסוף המסלול X+100 ס"מ
וכמובן כל מה שבאמצע לינארי
זה טוב להנחה מהירה של קוי ניקוז כבדים

למעלה
א, 10/16/2011 - 22:31
מערכת האתר
התמונה של מערכת האתר
[QUOTE=ארז חורב] [QUOTE

ארז חורב wrote:
CivilEng wrote:

נייס !


על איזה עקרון הוא עובד ?







מכשיר זה עובד על עיקרון אחוז שיפוע
המתכנן מגדיר לדוגמא קו ניקוז באורך 100 מטר בשיפוע קבוע של 1 אחוז
אתה מניח את הסמן בתחילת הקו
המכשיר נותן לך קרן ליזר (נקודה אדומה) בזוית של 1 אחוז ( 1סנטימטר על כל 1 מטר)
המרחק של הנקודה מהאדמה בתחילת המסלול תהיה X ובסוף המסלול X+100 ס"מ
וכמובן כל מה שבאמצע לינארי
זה טוב להנחה מהירה של קוי ניקוז כבדים


מגניב ! לא הכרתי. תודה רבה לכולכם


ארז...החידה הבאה - באחריותך

למעלה
א, 10/16/2011 - 22:37
erezh
התמונה של erezh
אני יחפש איזה תמונה בבלאקברי

אני יחפש איזה תמונה בבלאקברי .... עלי

למעלה
