חישוב זיון לקורת שפה בתקרה ללא קורות

57 פוסטים / 0 חדשים

התחבר או הירשם בכדי להגיב

פרסום אחרון

התחבר או הירשם בכדי להגיב

ד, 01/19/2011 - 03:57

yakir717

שלום לכולם!אני צריך עזרה

שלום לכולם!

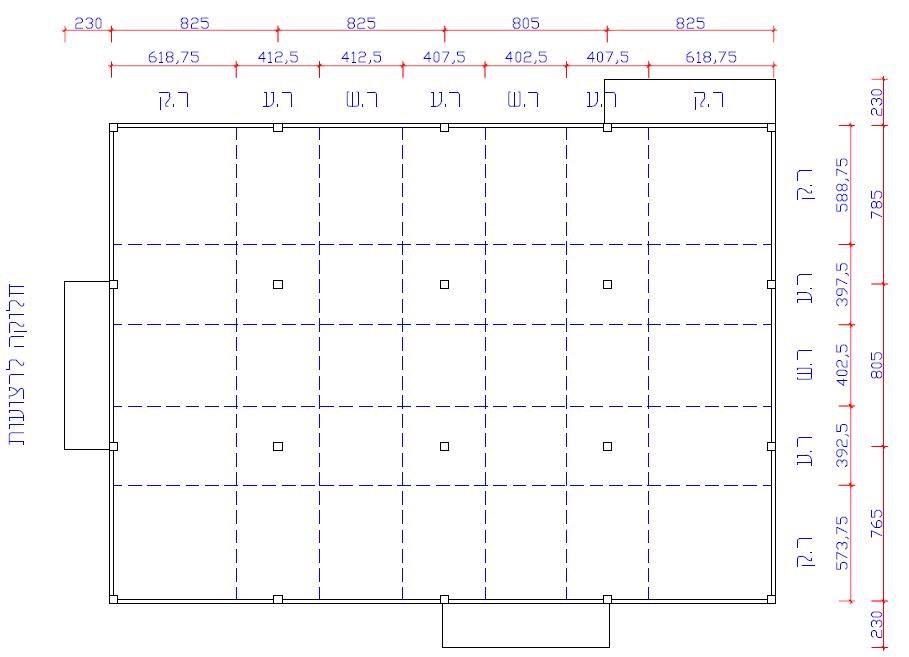

אני צריך עזרה בחישוב הזיון לקורה ההקיפית בתקרה ללא קורות (מצורף תמונה), הקורה עובי 20 ס"מ והעמודים הם 40*40 ס"מ זה מבנה 5 קומות אם זה משנה.

אשמח לדרך ידנית וגם דרך סטרפ ו/או BEAMD , מה שיש יתקבל בברכה, תודה.

CivilEng2011-1-19 7:1:34

ד, 01/19/2011 - 09:08

naish10

אם אתה יודע לעבוד בסטראפ אז

אם אתה יודע לעבוד בסטראפ אז מדובר במודל די פשוט...

ד, 01/19/2011 - 11:17

yakir717

אני רק עכשיו לומד את הקורס

אני רק עכשיו לומד את הקורס הזה אז אני לא ממש מיומן בסטראפ, אתה יכול לתת הסבר קצר (לא על איך מסרטטים אלה על דרך) בבקשה

ד, 01/19/2011 - 11:33

naish10

אתה יכול להיעזר במדריך הזה:

http://www.civileng.co.il/Default.aspx?cp=335&artPage=4& amp;art=216&da=True&dt=False

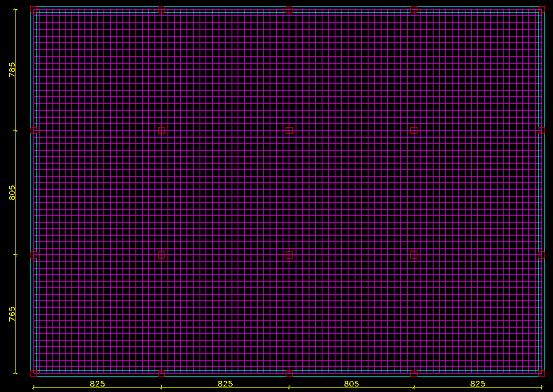

סדר פעולות:

1. הגדרת nodes עבור העמודים במפלס 0.00 (20 נקודות)

2. העתקת 20 הנקודות למפלס הקומה, נניח 3.00

3. הגדרת עמודים בין הנקודות

4. הגדרת קורה היקפית

5. יצירת תקרה בעזרת פקודת mesh

6. הגדרת עומסים

7. פתרון

8. הגדרת מצבי עמיסה

אחרי שתעבור על המדריך תראה עד כמה זה פשוט

בהצלחה.

ד, 01/19/2011 - 11:35

yakir717

אני יעבור, תודה רבה רבה על

אני יעבור, תודה רבה רבה על ההסבר וההשקעה!

ד, 01/19/2011 - 11:39

naish10

מה עובי התקרה, מהו העומס

מה עובי התקרה, מהו העומס הקבוע והשימושי ומה מידות החתך של קורה ההיקפית? naish2011-1-19 11:45:27

ד, 01/19/2011 - 11:50

מערכת האתר

פייי...איזו השקעה !

ד, 01/19/2011 - 11:50

yakir717

עובי תקרה 43 ס"מ קורה היקפית

עובי תקרה 43 ס"מ קורה היקפית כמו שצייניתי 20 ס"מ

העומסים על הקורה: קבוע=39.09 ק"נ/מ שימושי=9.42 ק"נ/מ

ד, 01/19/2011 - 11:53

#10

naish10

רגע רגע רגעאם כבר יש לך

רגע רגע רגע

אם כבר יש לך עומסים על הקורה, אז אין צורך במודל סטראפ הכולל תקרה.

תחשב מהלך מומנטים ומשם תגיע לשטח זיון דרוש.

יכול גם להגדיר בסטראפ קורה נמשכת עם העומסים הרלוונטיים ולקבל את כל התשובות.

אולי, כדי שלא יהיה בילבול, תציג את השאלה במלואה: מה נתון ומה צריך לחשב.

naish2011-1-19 11:54:50

ד, 01/19/2011 - 11:57

#11

yakir717

העומסים על הקורה אלו עומסים

העומסים על הקורה אלו עומסים שחישבתי עקב עומס קירות איטונג וחיפוי אבן ועומס ועומס תקרה על הקורה וכמובן משקל עצמי של הקורה.

אז זה אפשרי להגדיר קורה ופשוט להניח את העומסים רגיל גם בבים?

ד, 01/19/2011 - 12:01

#12

naish10

תראה, הכי נכון ומדוייק זה

תראה, הכי נכון ומדוייק זה להגדיר מודל הכולל גם את התקרה ולתת לתכנה לחשב הכל.

אם החישובים שלך נכונים, אז אפשר להגדיר רק קורה על סמכים עם העומסים שקיבלת.

(איזה עומסים יש על התקרה?)

ד, 01/19/2011 - 12:02

#13

yakir717

העומסים המקוריים הם: על הקורה

העומסים המקוריים הם:

על הקורה:

איטונג + חיפוי אבן=5.7 ק"נ/מ

על התקרה:

ר.ט.מ+גבס=2.38 ק"נ/מ"ר

וכמובן משקלים עצמיים

ד, 01/19/2011 - 12:04

#14

yakir717

אהה קורה היקפית היא 80*20 ס"מ

אהה קורה היקפית היא 80*20 ס"מ אם לא ציינתי

ד, 01/19/2011 - 12:05

#15

naish10

אני מבין שאתה סטודנט,במקומך

אני מבין שאתה סטודנט,

במקומך הייתי מנסה לפתור את הבעייה ע"י הגדרת קורה ב-BEAM

ואח"כ משווה עם מודל סטראפ הכולל את כל התקרה עם הקורות.

שיהיה בהצלחה!

ד, 01/19/2011 - 12:08

#16

naish10

(מה לגבי עומסים שימושיים?)

ד, 01/19/2011 - 12:10

#17

yakir717

נכון שכחתי:שימושי= 3 ק"נ/מ"ר

נכון שכחתי:

שימושי= 3 ק"נ/מ"ר

ד, 01/19/2011 - 12:11

#18

yakir717

יש לי שאלה לגבי הזיזים:אני

יש לי שאלה לגבי הזיזים:

אני מוסיף אותם בקורה בתור זיז עם עומסים ?

ד, 01/19/2011 - 12:12

#19

yakir717

ד.א ממש תודה רבה על הסבלנות

ד.א ממש תודה רבה על הסבלנות וההשקעה!

ד, 01/19/2011 - 12:15

#20

naish10

יש כמה דרכים להגדיר את הזיז

יש כמה דרכים להגדיר את הזיז:

אם אתה מתכוון לחשב קורה ב-BEAM אז תכניס לקורה את העומסים המגיעים מהזיז ובנוסף גם את המומנט.

לפי דעתי כדאי להגדיר מודל בסטראפ שכולל את כל האלמנטים (תקרה, קורות, זיזים).

ד, 01/19/2011 - 12:20

#21

yakir717

סבבה אני ישב על זה וינסה ,

סבבה אני ישב על זה וינסה , תודה רבה!

ו, 01/21/2011 - 15:34

#22

yakir717

ישבתי על זה והצלחתי (נראה לי)

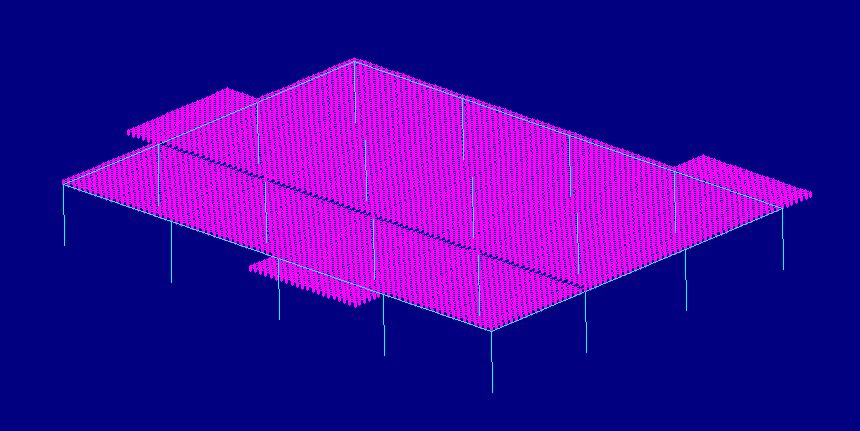

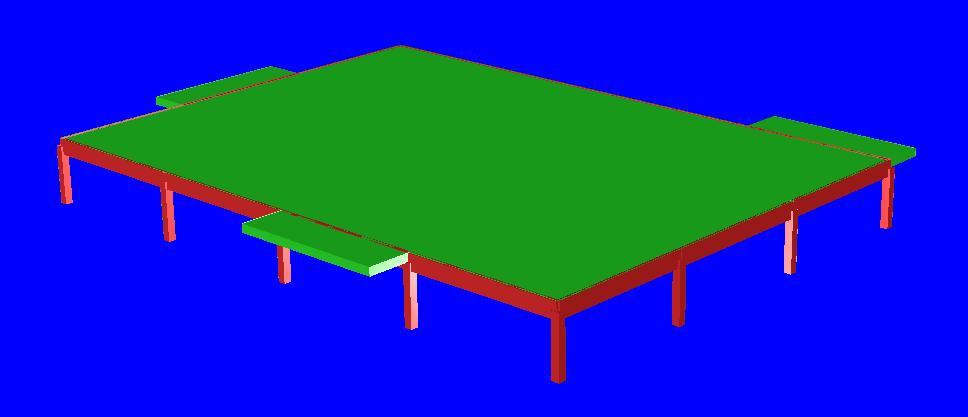

ישבתי על זה והצלחתי (נראה לי) להגיע לשלב העומסים:

עכשיו יש לי שאלה

אני הגדרתי את העומסים כך: 1. על הקורה- s.w=-1 (באפשרות של s.w שבה הוא מחשב לבד משקל עצמי), g=5.7 kn/m

2. על התקרה- s.w=0.43*25=10.75 kn/m^2 , g=2.38 kn/m^2 , q=3 kn/m^2

זה בסדר?

ו, 01/21/2011 - 15:36

#23

yakir717

כמו כן הסתבכתי עם התוצאות קצת

כמו כן הסתבכתי עם התוצאות קצת:

1. אחרי שאני מבצע קומבנציות איך אני מעביר את המומנטים לבים שיוציא לי תוכנית זיון?

2. איך אני רואה את המומנטים רק על הקורות?

ו, 01/21/2011 - 21:16

#24

naish10

(No subject)

ו, 01/21/2011 - 21:22

#25

naish10

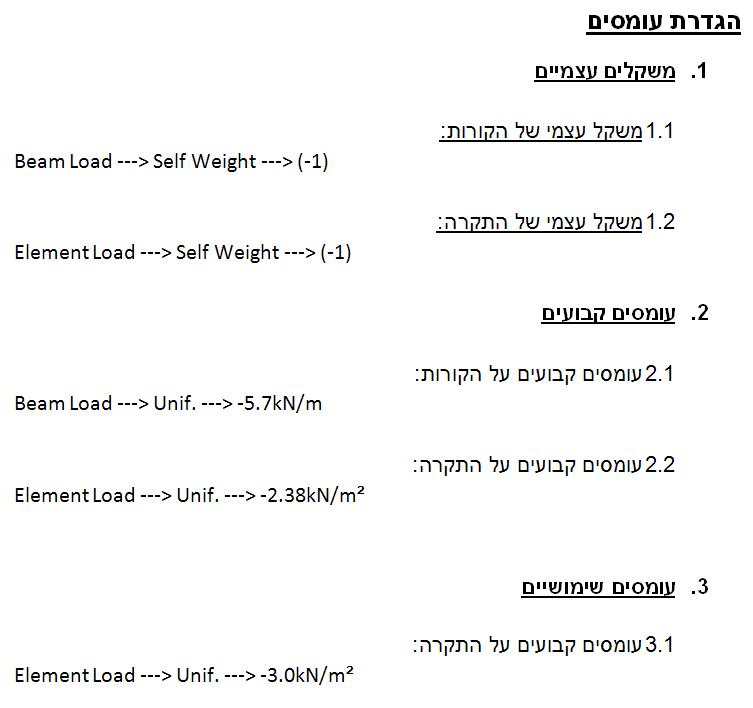

אחרי שאתה פותר את המודל -

אחרי שאתה פותר את המודל - SOLVE

תיכנס ל- CONCRETE

תריץ פיתרון של הקורות

בלשונית RESULTS תבחר CREATE BEAMD DETAILING FILES

אחרי השלב הזה ה BEAMD אמור להיפתח אוטומטית עם תוצאות הקורה

ו, 01/21/2011 - 21:24

#26

naish10

אפשר לראות מומנטים על הקורות

אפשר לראות מומנטים על הקורות ושטחי זיון דרושים גם ב-CONCRETE

מקש ימני על קורה - DETAILED RESULTS FOR BEAM

naish2011-1-21 21:24:58

ש, 01/22/2011 - 18:27

#27

yakir717

שבוע טוב , תודה רבה על ההסבר,

שבוע טוב , תודה רבה על ההסבר, אבל יש לי בעיה קטנה עם הגדרת הקורות:

1. אחרי שהרצתי solve אני יוצר קומבנציה בשביל 1.4 ,1.6 או שיש את זה ב- CONCRETE?

2. ואני לא כל כך יודע איך להגדיר את הקורות ב- CONCRETE.

ושוב המון תודה

ש, 01/22/2011 - 19:26

#28

naish10

1. תיצור את הקומבינציות 1.4,

1. תיצור את הקומבינציות 1.4, 1.6

2. CONCRETE

DEFINE - AUTOMATIC DEFINITION OF ALL BEAMS - COMPUTE

אח"כ תבחר עם הלחצן הימני את אחת הקורות כדי לקבל תוצאות

מפורטות של מומנטים, גזירה, שטחי זיון ועוד

בדוק שביצעת SPLIT לכל הקורות אחרי שסיימת להגדיר את המודל

ב

GEOMETRYnaish2011-1-22 19:27:27

ש, 01/22/2011 - 19:29

#29

yakir717

מזתומרת SPLIT? למה צריך לבצע

מזתומרת SPLIT? למה צריך לבצע את זה?

אם אני מבצע SPLIT אז 4 קורות נהפכות למאות קורות!

yakir7172011-1-22 19:30:27

ש, 01/22/2011 - 19:32

#30

naish10

בדיוק! רק כך הקורה יודעת

בדיוק! רק כך הקורה יודעת שהתקרה מונחת עליה לכל אורכה ואז

מעבירה את העומסים בצורה נכונה.

הסבר מופיעה בפרק 2 של המדריך באתר.

ש, 01/22/2011 - 19:41

#31

yakir717

בסדר אבל עכשיו שאני רוצה פרוט

בסדר אבל עכשיו שאני רוצה פרוט זיון על הקורה באפשרות -CONCRETE יש לי מאות קורות איך אני בוחר את כל הקורה שלי? yakir7172011-1-22 19:42:7

ש, 01/22/2011 - 19:47

#32

naish10

מספיק שתבחר חלק קטן של קורהה

מספיק שתבחר חלק קטן של קורה

ה-CONCRETE כבר יודע שזה חלק מקורה אחת ארוכה

ש, 01/22/2011 - 19:56

#33

yakir717

הבנתי, אבל משום מה הוא לא

הבנתי, אבל משום מה הוא לא נכנס לי לתוכנת beam , הוא נותן לי רק פירוט כמו שאמרת של מומנטים ,גזירה וכו.. אבל אני רוצה את תוכנית הזיון בבים.

ש, 01/22/2011 - 19:59

#34

yakir717

הוא רושם לי את ההודעה הזאת

הוא רושם לי את ההודעה הזאת:

ואח"כ יוצא מהסטרפ

yakir7172011-1-22 19:59:59

ש, 01/22/2011 - 20:00

#35

naish10

ביצעת את מה שכתבתי בהודעות

ביצעת את מה שכתבתי בהודעות קודמות על מנת להעביר את התוצאות

מ STRAP ל-BEAMD?

אם ה-BEAMD לא נפתח אוטומטית אחרי הפעולה, אז תפתח אותו

ידנית ותפתח את הקובץ שה-STRAP יצר עבור ה-BEAMD דרך התוכנה

ש, 01/22/2011 - 20:02

#36

naish10

באיזה שלב הוא רושם לך את

באיזה שלב הוא רושם לך את ההודעה הזו? כשהוא מחשב את הקורות

ב-CONCRETE? או כשאתה מנסה להעביר את התוצאות ל-BEAMD?

ש, 01/22/2011 - 20:03

#37

yakir717

כאשר אני מנסה להעביר את

כאשר אני מנסה להעביר את התוצאות ל-BEAMD

ש, 01/22/2011 - 20:06

#38

yakir717

ד.א רציתי לשאול אם יש אפשרות

ד.א רציתי לשאול אם יש אפשרות כזאת לקבל תוכנית זיון לתקרה?

ש, 01/22/2011 - 20:07

#39

naish10

איזשהו באגתעשה עותק מהמודל.

איזשהו באג

תעשה עותק מהמודל. בעת ההעתקה תגדיר לו שיעתיק רק את

הגיאומטריה והעומסים. ואז תפתור שוב.

דך אגב, אחרי שעשית SPLIT, סביר להניח שתצטרך לעדכן את

העומסים על הקורות. להבא - תמיד תעשה SPLIT לפני שאתה מגדיר

עומסים.naish2011-1-22 20:8:25

ש, 01/22/2011 - 20:22

#40

yakir717

סבבה, עכשיו כדי להיות סגור

סבבה, עכשיו כדי להיות סגור סופית, אחרי שאני מבצע slove :

1. נכנס לאפשרות - DEFINE מגדיר את כל הקורות ואז לוחץ end.

2. נכנס לאפשרות - COMPUTE מגדיר את כל הקורות ולוחץ ok.

3.ובסוף נכנס ל- results ובוחר ב- CREATE BEAMD DETAILING FILES

ש, 01/22/2011 - 20:28

#41

naish10

[QUOTE=yakir717] ד.א רציתי

yakir717 wrote:
ד.א רציתי לשאול אם יש אפשרות כזאת לקבל

תוכנית זיון לתקרה?

אני חושב שיש איזה תוסף ל-STRAP עם האופציה הזו

לא יצא לי לראות את זה

naish2011-1-22 20:33:4

ש, 01/22/2011 - 20:29

#42

naish10

חיוביnaish2011-1-22 20:30:34

ש, 01/22/2011 - 20:33

#43

yakir717

ביצעתי העתקה כמו שהסברת רק עם

ביצעתי העתקה כמו שהסברת רק עם גיאומטריה ועומסים

ואז ביצעתי את שלושת השלבים שרשמתי אחרי ה- slove ושוב הוא רשם לי את ההודעה ההיא אחרי שבחרתי CREATE BEAMD DETAILING FILES

אני לא יודע מה הבעיה אבל נראה לי שיש בעיה!

ש, 01/22/2011 - 20:37

#44

naish10

מאחר והמודל שלך פשוט, אני

מאחר והמודל שלך פשוט, אני הייתי פשוט מתחיל מודל חדש ומגדיר

הכל מהתחלה.

לעיתים כשעושים כל מני שינויים במודל מופיעים באגים....

אולי זה קשור לגרסאות לא חוקיות....

ש, 01/22/2011 - 20:46

#45

yakir717

סבבה, תודה רבה רבה על הזמן

סבבה, תודה רבה רבה על הזמן וההשקעה יישר כוח.

ש, 01/22/2011 - 21:04

#46

מערכת האתר

[QUOTE=yakir717]סבבה, תודה

yakir717 wrote:
סבבה, תודה רבה רבה על הזמן וההשקעה יישר כוח.

איפה ישנם עוד אנשים כמו האיש ההוא...

תשובה: בפורום מבנים

ש, 01/22/2011 - 21:09

#47

naish10

די, אתה מביך אותי

א, 01/23/2011 - 21:18

#48

yakir717

היי, התחלתי מחדש כמו שאמרת את

היי, התחלתי מחדש כמו שאמרת את כל התוכנית שביצעתי את השלבים במסודר לפי הסדר וביצעתי split אחרי הגדרת התקרה, עכשיו שאני בא להגדיר עומסים על הקורה הוא נותן לי אלפי קורות ואם אני בוחר באפשרות של all beams אז הוא נותן לי עומס גם על העמודים, מה אני יכול לעשות כדי לפתור את הבעיה? בבקשה

א, 01/23/2011 - 22:21

#49

naish10

קיימות מספר דרכים:

1. לקורות נתת חתך מסוג מסויים שיש לו מספר - PROPERTY

NUMBER ולעמודים פרופיל אחר עם PROPERTY NUMBER אחר. במקום

לבחור מיד את כל הקורות בעת הגדרת העומס, תסמן V למטה תחת

האופציה להגדיר את העומס לפי PROPERTY, ואז תבחר ALL BEAMS

ואז יופיע חלון בו תסמן איזה PROPERTY יקבל את העומס ואיזה

לא.

2. תבחר "מבט" רק על מפלס התקרה כך שהעמודים לא כלולים במסך

ואז תגדיר עומס על ALL BEAMS.

א, 01/23/2011 - 22:26

#50

yakir717

תודה רבה רבה לך. רציתי לשאול

תודה רבה רבה לך. רציתי לשאול בלי קשר בנושא העמודים האם אפשר לקבל זיון שלהם שהמבנה הוא 5 קומות.

כלומר אני צריך לבצע קופי לחמש קומות או להגדיר את העומסים של החמש קומות או משהו אחר?

א, 01/23/2011 - 22:31

#51

naish10

בדיוק. תעתיק את התקרה עם

בדיוק. תעתיק את התקרה עם העמודים כמה פעמים שצריך, תגדיר את

העומסים ותפתור.

ב-CONCRETE תבחר למטה מימין COLUMNS במקום BEAMS

תעשה DEFINE ו- COMPUTE
