שלום נדיה, לצערי איני פנוי בימים אלה לאיסוף חומר עקב עומס לקראת נסיעה אבל ממש בקצרה: פירים אנכיים או משופעים משמשים בעיקר ל:
1. איוורור ותשתיות
2. הוצאת חומר חפור החוצה לרבות במכרות
3. משופעים בשביל דרגנועים
הקושי הרב של הפירים האלה נובע בעיקר מחובה לעבור את כל השכבות של עוגה הגיאולוגית גם שכבות בעייתיות שבהם המנהרה העיקרית לא עוברת עקב קשיים הנ"ל והמתכנן בחר בשכבה אחרת. באנכי אתה לא יכול לברוח וחייב לעבור גם בשכבות רווויות מים וחוץ וכל הדברים האלה. לפעמים חייבים להקפיא שכבות כי לא ניתן לעבור בקידוח רגיל.
אני מתנצל בפני הגולשים שאינם דוברי רוסית ורק בגלל חוסר הזמן שלי אני מרשה לעצמי להשאיר כאן קישור לאתר בשפה הרוסית בהנחה שנדינקה דוברת רוסית. אם לאחר חזרתי מחו"ל עדיין יהיה צורך להרחיב אני אשתדל כמיטב יכולתי .
כאשר אתה עובר שכבה רווויית מים כמו מי תהום או התפצלויות נהר או אגם, אתה חופר ומים מגיעים וממלאים את החפירה. לפעמים אין משאבה שמסוגלת לשאוב את הכמות הזאת. הפתרון במקרה כזה הוא להקפיא קרקע מסביב לחפירה, לגמור עבודות, לצקת ולאטום ואז להפסיק את ההקפאה. השיטה הזאת די נפוצה ועובדת. הראשונים או בין הראשונים שעשו זאת הם רוסים וסינים שלמדו זאת מרוסים ומשתמשים בזה המון בעיקר בבניית יסודות של גשרים מקרבת נהרות למשל גשר מעל הנהר יאנ-צזי. החסרות הגדול של השיטה היא העלות הגבוהה ובזבוז אנרגיה מטורף מעבר לזה זאת שיטה נפלאה. כמובן שכמה שאתה יותר נמוך מפני הקרקע ככה יישום השיטה הוא קשה יותר, יקר יותר עד בלתי כדאי. יש הרבה שיקולים לכאן ולכאן.
והנה בקשת סרטון מצאתי לך: זאת חפירת פיר (זה השם הנכון לא המנהרה האנכית) כנראה אוורור בקרקע סלעית. מה את רואה זאת קבוצת פועלים הקודחים בסלע לצורת החדרת חומר נפץ. הקידוח די ידני לא הייטק. העובדית מוצאים מי תהום המגיעים כל הזמן בעזרת משאבות חזקות ומוצאים חומר חפור החוצה בעזרת מכשיר הרמה.
כאן רואים תהליך הוצאת עודפי חציבה - שני זרועות של מכונת חפירה סוג של "כפות ידיים" שאוספות את השברים של הסלע ומעמיסים אותם לתוך מיכלים שמורמים אל הקרקע. רואים גם "איזמלים" פניאומטיים (אויר דחוס) שעוזרים לקלף את החלקים מדפנות אלה שלא הופרדו בפיצוץ. בקיצור עבודה קשה מאוד.
מצאתי גם סרטון של כמה שניות בה רואים מכונת חציבה עם כדור משונן שחוצב בסלע. מכונה כזאת בשימוש גם במנהרות לתיקונים והשלמות בהיקף אחרי פיצוץ להוריד את מה שתלוי וגם מה שלא נחצב בפיצוץ.
הי,
יש למישהו חומר מעניין בנושא?
אשמח לקבל
נדיה
היי נדיה.

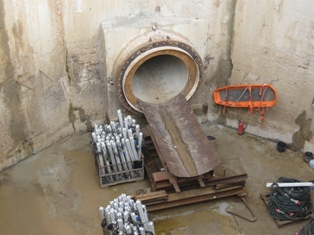

את מתכוונת לפירים אנכיים המשמשים כפירי דחיקה לצנרת אופקית ?
התכוונתי לפיר אנכי שמוביל למנהרות אופקיות.
יכול להיות גם פיר לתשתיות
שלום נדיה, לצערי איני פנוי בימים אלה לאיסוף חומר עקב עומס לקראת נסיעה אבל ממש בקצרה: פירים אנכיים או משופעים משמשים בעיקר ל:
1. איוורור ותשתיות
2. הוצאת חומר חפור החוצה לרבות במכרות
3. משופעים בשביל דרגנועים
הקושי הרב של הפירים האלה נובע בעיקר מחובה לעבור את כל השכבות של עוגה הגיאולוגית גם שכבות בעייתיות שבהם המנהרה העיקרית לא עוברת עקב קשיים הנ"ל והמתכנן בחר בשכבה אחרת. באנכי אתה לא יכול לברוח וחייב לעבור גם בשכבות רווויות מים וחוץ וכל הדברים האלה. לפעמים חייבים להקפיא שכבות כי לא ניתן לעבור בקידוח רגיל.
תראי טיפת מידע פה:
http://en.wikipedia.org/wiki/Ventilation_shaft
כאן יש עבודה מפורטת לגבי חישוב איוורור מנהרות אך זה די ספציפי לגבי תפקוד העיקרי שלו לאו דווקא שיטות כרייה.
http://www.era.lib.ed.ac.uk/bitstream/1842/3006/1/Colella_Mu ltiscaleVentilationTunel_BE09.pdf
תודה על ההשקעה אלי !
אני מתנצל בפני הגולשים שאינם דוברי רוסית ורק בגלל חוסר הזמן שלי אני מרשה לעצמי להשאיר כאן קישור לאתר בשפה הרוסית בהנחה שנדינקה דוברת רוסית. אם לאחר חזרתי מחו"ל עדיין יהיה צורך להרחיב אני אשתדל כמיטב יכולתי .
http://miningexpo.ru/useful/4927
כאן יש קישור לסרטון קצרצר המראה הוצאת חומר ומים מפיר אנכי:
http://www.youtube.com/watch?v=QyMz50Vuba4&feature=relat ed
להקפיא שכבות
שמעתי על זה פעם ?
איך מקפיאים שכבות ? אתה יכול לספר קצת על התהליך.....
ממש טיפה ארחיב מאוחר יותר.
כאשר אתה עובר שכבה רווויית מים כמו מי תהום או התפצלויות נהר או אגם, אתה חופר ומים מגיעים וממלאים את החפירה. לפעמים אין משאבה שמסוגלת לשאוב את הכמות הזאת. הפתרון במקרה כזה הוא להקפיא קרקע מסביב לחפירה, לגמור עבודות, לצקת ולאטום ואז להפסיק את ההקפאה. השיטה הזאת די נפוצה ועובדת. הראשונים או בין הראשונים שעשו זאת הם רוסים וסינים שלמדו זאת מרוסים ומשתמשים בזה המון בעיקר בבניית יסודות של גשרים מקרבת נהרות למשל גשר מעל הנהר יאנ-צזי. החסרות הגדול של השיטה היא העלות הגבוהה ובזבוז אנרגיה מטורף מעבר לזה זאת שיטה נפלאה. כמובן שכמה שאתה יותר נמוך מפני הקרקע ככה יישום השיטה הוא קשה יותר, יקר יותר עד בלתי כדאי. יש הרבה שיקולים לכאן ולכאן.
קרא טיפה כאן
http://www.groundfreezing.com/index.html
http://www.bdf.co.uk/ground_freezing.php
כאן יש מצגת די מפורטת באנגלית
http://www.ce.metu.edu.tr/~ce439/Slideshows/Ground%20Freezin g.ppt#256,1,Ground Freezing
כאן יש הסבר יפה ומצומצם בעמוד אחד (למי שיש בעיות קשב וריכוז לקרוא את כל המצגת)
http://theconstructor.org/transportation/ground-freezing-tun neling-methods/673/
כאן יש הסבר מלא על כריית פירים אנכיים מתעשיית מכרות ושאר השימושים:
http://www.britannica.com/EBchecked/topic/609297/tunnels-and -underground-excavations/72469/Shaft-sinking-and-drilling
והנה בקשת סרטון מצאתי לך: זאת חפירת פיר (זה השם הנכון לא המנהרה האנכית) כנראה אוורור בקרקע סלעית. מה את רואה זאת קבוצת פועלים הקודחים בסלע לצורת החדרת חומר נפץ. הקידוח די ידני לא הייטק. העובדית מוצאים מי תהום המגיעים כל הזמן בעזרת משאבות חזקות ומוצאים חומר חפור החוצה בעזרת מכשיר הרמה.
http://www.youtube.com/watch?v=4zrUbNSbsjs
כאן רואים תהליך הוצאת עודפי חציבה - שני זרועות של מכונת חפירה סוג של "כפות ידיים" שאוספות את השברים של הסלע ומעמיסים אותם לתוך מיכלים שמורמים אל הקרקע. רואים גם "איזמלים" פניאומטיים (אויר דחוס) שעוזרים לקלף את החלקים מדפנות אלה שלא הופרדו בפיצוץ. בקיצור עבודה קשה מאוד.
http://www.youtube.com/watch?v=xpehTws0nUc&feature=relat ed
עוד שיטה - מחפרון שמורידים אותו לתוך הפיר והוא מעמיס למיכל בדומה לסרטון הקודם
http://www.youtube.com/watch?v=Tn9E8aysL3Y&feature=relat ed
מצאתי גם סרטון של כמה שניות בה רואים מכונת חציבה עם כדור משונן שחוצב בסלע. מכונה כזאת בשימוש גם במנהרות לתיקונים והשלמות בהיקף אחרי פיצוץ להוריד את מה שתלוי וגם מה שלא נחצב בפיצוץ.
http://www.youtube.com/watch?v=hespYIzWd9M&feature=relat ed
מצאתי מצגת יפה - ביצוע פיר באוסטריה בתנאים קשים
http://www.youtube.com/watch?v=NWX_RSJEhz4&feature=relat ed
אנימציה קצרה המראה הקמת פיר וממנו מתחילים ביצוע מנהרה. קוראים לזה פיר חדירה.
http://www.youtube.com/watch?v=XRjtVYTYGkY&feature=relat ed
יש לי עוד כמה שאלות לגבי SBM,
אני אוספת חומר למצגת שכמעט סיימתי לקורס פרויקטים תת קרקעיים אצל א.רוזן בטכניון..
יש סיכוי לקבל חוו"ד על מצגת? אין אפשרות להציג אותה בפורום :(
תציגי בשמחה רק שאני לא יודע טכנית אם אפשר אם תוכלי לצרף קישור זה בהחלט אפשרי.
שבוע טוב לכם מגברלטר
אלי
