עומס אופייני שימושי

22 פוסטים / 0 חדשים

השב

ג, 04/27/2010 - 21:04

tal83

שלום לכולם ! למישהו יש מושג

שלום לכולם !

למישהו יש מושג איך להפוך עומס מרוכז שפועל בקצה של זיז של טבלה (כלומר טבלה מרובעת עם תוספת של זיז) כך שיהיה ניתן להשתמש בנתון זה כעומס מחולק שווה על כל הטבלה ...

תודה רבה !

ג, 04/27/2010 - 21:37

nemer

קצת לא מובן.אולי יש לך סקיצה

קצת לא מובן.

אולי יש לך סקיצה ? למה את ה צריך לעשות את זה ?

ג, 04/27/2010 - 21:45

tal83

היי נמר המושיע ! יש לי סקיצה

היי נמר המושיע !
יש לי סקיצה אתה רוצה שאשלח לך אותה במייל ?

ג, 04/27/2010 - 21:47

nemer

שלח רק תסביר למה אתה צריך את

שלח רק תסביר למה אתה צריך את זה ?

ג, 04/27/2010 - 21:49

tal83

אני צריך לקבוע גובה תקרה ..

אני צריך לקבוע גובה תקרה .. דרך f service

ג, 04/27/2010 - 21:52

tal83

לשלוח לך דרך המייל שמופיע

לשלוח לך דרך המייל שמופיע באתר ?

ג, 04/27/2010 - 21:58

מערכת האתר

טל, אם מתאים לך והסקיצה היא

טל, אם מתאים לך והסקיצה היא קובץ תמונה - נשמח אם תרצה גם לשתף אותנו. בטוח שיש מה ללמוד

ג, 04/27/2010 - 22:00

tal83

בכיף רק שהקובץ הוא מסוג PDF

בכיף רק שהקובץ הוא מסוג PDF ולא ניתן להעלות אותו דרך האתר .. או שיש דרך אחרת ?

ג, 04/27/2010 - 22:02

#10

nemer

היי טל. קיבלתי את הקובץ שלך

היי טל. קיבלתי את הקובץ שלך !

קום כל תבדוק איפה המומנט הגדול אולי זה בכלל בשדה רגיל . אזי אולי אין צורך לבדוק זיז .

אם לא : אז פשוט תמצא מומנט : ואפשר לפי תקן לבדוק הגבלת כפף .

ג, 04/27/2010 - 22:06

#11

nemer

יש דרך גם יותר קלה תמצא שקיעה

יש דרך גם יותר קלה תמצא שקיעה קצה זיז. ותבדוק ששקיעה מותרת לפי התקן (אל תשכח להכפיל בערך ב 3.5 לטווח ארוך)

ג, 04/27/2010 - 22:07

#12

tal83

ועל סמך מה אני אמצא את המומנט

ועל סמך מה אני אמצא את המומנט ? המומנטים בתקרה זה דבר שאני אמור למצוא בהמשך התרגיל ..

ג, 04/27/2010 - 22:18

#13

מערכת האתר

[QUOTE=tal83]בכיף רק שהקובץ

tal83 wrote:
בכיף רק שהקובץ הוא מסוג PDF ולא ניתן להעלות אותו דרך האתר .. או שיש דרך אחרת ?

שלח לי בבקשה למייל info@civileng.co.il

ג, 04/27/2010 - 22:21

#14

nemer

זה לא משנה .. זה ק אופציה. אם

זה לא משנה .. זה ק אופציה. אם אתה רוצה פשוט תמצא שקיעה על הזיז

ג, 04/27/2010 - 22:25

#15

tal83

נשלח

ג, 04/27/2010 - 22:26

#16

tal83

סבבה תודה .. לגבי השדה המרכזי

סבבה תודה .. לגבי השדה המרכזי נראה לי שאהפוך אותו לתקרה מתוחה בכיוון אחד על ידי הוספה מדומה של עוד שדה כיוון שהוא נתמח רק על שלוש קורות ואין מצב כזה בתקן ...

ג, 04/27/2010 - 22:28

#17

nemer

סבבה אני פשוט לא יודע באיזה

סבבה אני פשוט לא יודע באיזה כלים אפשר להם להשתמש ומה נושא של התרגיל

ג, 04/27/2010 - 22:30

#18

מערכת האתר

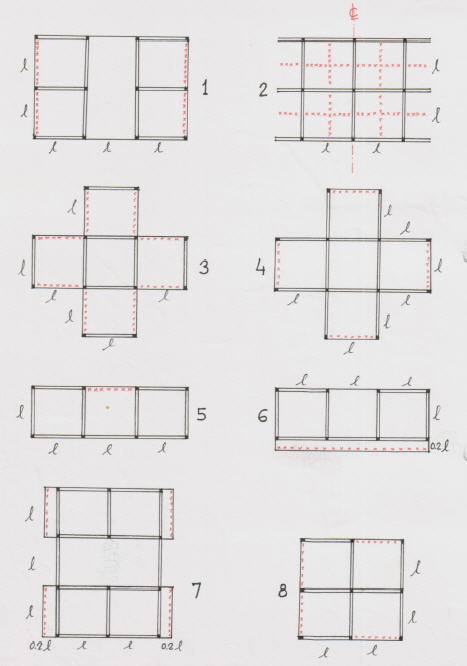

בבקשה חברים, הסקיצה של טל:

ג, 04/27/2010 - 22:37

#19

tal83

הכלים הם מחשבון כיס עפרון ודף

הכלים הם מחשבון כיס עפרון ודף בלבד ....
מה שעשיתי עד עכשיו זה לבדוק את הזיז עבור עומס מפורס (המרתי את המרוכז למפורס על ידי השוואת שקיעות)
ובדקתי שדה אמצעי על ידי הפיכתו לתקרה מתוחה בכיוון אחד כיוון שאין מצב כזה בתקן בכלל ...

ב, 05/10/2010 - 23:25

#20

אלון ס

יש בתקן 466 חלק 2 טבלה להמרת

יש בתקן 466 חלק 2 טבלה להמרת עומסים שונים בסכימות שונות (גם לזיז) ,לומס מפורס שווה לשימוש בטבלה K12 .טבלה זאת נמצא גם בספר של הנדסאים (הספר האדום או אפור)

אפשר גם לחשב שקיעה אלסטית ולהכפילה ב 3 אך אז השקיעה המוטרת היא מפתח חלקי 400

ותמיד אפשר להשתמש בחישוב המדוייק בנספח התקן 466 1 החדש

ב, 05/10/2010 - 23:32

#21

מערכת האתר

ברוכים הבאים אלון

ג, 05/11/2010 - 01:05

#22

tal83

היי אלון , תודה רבה על התשובה

היי אלון , תודה רבה על התשובה ...
אך כבר הסתדרתי עשיתי בערך מה שאמרת !
תודה !
