שלום לכולם,
נתקלתי בבעיה בתכנון תקרה מקשית ללא קורות בעלת מפתחים גדולים
(8מ'*7.2מ'), הסטראפ נותן לי כפף תקין אבל בבדיקה שערכתי לכפף
מותר ע"פ ת"י 466 חלק 1 הכפף לא תקין.

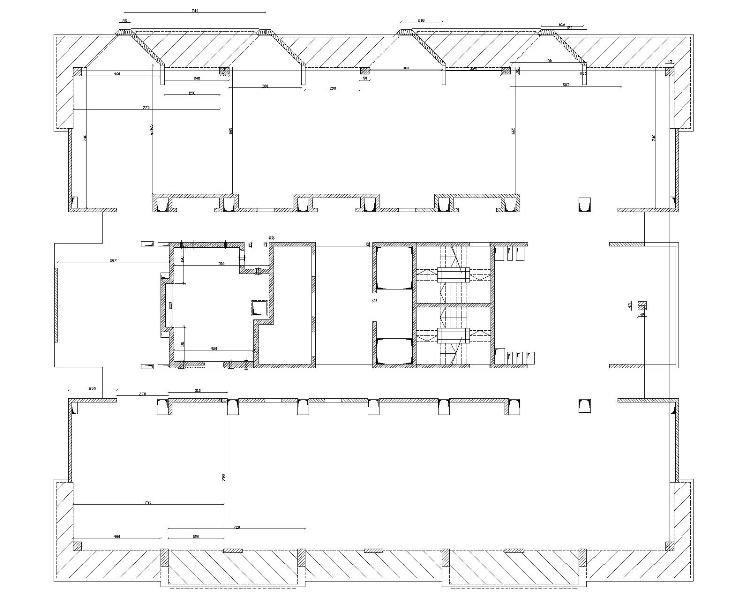

מצ"ב סקיצה של התקרה כאשר המפתח הבעייתי נמצא בפינה השמאלית
למטה. אשמח אם מישהו יוכל לעזור לי.
תודה מראש
אילו עומסים ואיזה עובי תקרה בחרת?
עבדתי לפי עובי תקרה 27 ועומסי התכן הם:
מ.עצמי-6.75 (kn/m^2)
קבוע-3 (kn/m^2)
שימושי- 2 (kn/m^2)
שוב תודה
האם הכפלת את המפתחים במקדמים המתאימים לקבלת מפתח שקיל?
(לפי תנאי שפה - סמך-סמך, ריתום/המשכיות וכו')
על פי הסכמה הסטטית המצורפת לא צריכה להיות לך בעיה.
בחישוב עבור הפינה השמאלית התחתונה - כיוון שאין לך המשכיות בתקרה לקחת
את המפתח 7.3 כמפתח שקיל ומצאת את המקדמים של K11 K12 K13
וקיבלת באזור עובי תקרה דרוש כיותר גדול המה 27 ס"מ,
אולם ישנו קיר בטון בצורת L ,באיזור זה בתקרה נוצרים קווים שווי גובה אשר מקשיחים את אזור זה כך שבמציאות לא נכון לקחת את המפתח השקיל על כל ה 7.3 מטר . אך באזור זה המומטנים המשמעותיים יהיו הממנטים השלילים .
בעיה אחרת ומאוד בולטת היא הפתחים (בחלק התחתון ), במיוחד בקרבת העמודים\קירות - קשה להבין בדיוק מהסקיצה מהיא הסכמה המדוייקת , אולם לעמודים אלו שגם כך ישנה בעית חדירה ( למרות העובי המשמעותי של 27 ס"מ ) ביצוע הפתחים בקירבת העמודים גורמים להקטנת משמועתית של התסבולת לחדירה - ( סעיף 5.9 בתקן 466 חלק 1 )
