שלום, אני סטודנט להנדסה אזרחית ובמסגרת קורס תכן טפסות קיבלתי כפרוקיט לתכנן
טפסה תעשייתית עבור צינור ביוב.
מידות הצינור הם קוטר פנימי 120 וחיצוני150 ס"מ וגובה 60 ס"מ.
אני מחפש רעינותלתכנון הטפסה/ תבנית. כאשר הטפסה החיצונית היא פחות בעייתית, מה שבעייתי יותר היא הטפסה הפנימית שאמורה לעמוד בפני הלחצים/שליפה/פירוק וכו'..
אשמח לעזרתכם בכל רעיון שעולה לכם בראש... תודה ..
דודו
אם אתה סטודנט אז מן הראוי שתחשוב בעצמך
ואז, כשיהיו לך רעיונות תעלה אותם לפורום לקבלת תגובות
האמור לעיל בגדר המלצה בלבד
אתה ממש לא צןדק!!!!
אף אחד פה לא נולד מהנדש . וזה לא בושה לשאול ולא משנה מה אתה עושה בחיים.
אף אחד לא הולך לעשות במקומו שיעור בית . רק לתת רעיונות והוא כמהנדס הולך להחליט מה יותר טוב (השוואת חלופות)
תזכור: לא הבישן לומד!!!!!!!
נמר
אתה לא צריך להתרגז. אני ציינתי שזה בגדר המלצה
מצידי הוא יכול ללכת לוולפמן או אקרשטיין ולהעתיק את התבניות שלהם
רק אציין שהפרויקט של דודו זה תכנון טפסה ולא בדיקת רעיונות של אחרים והשוואתם.
דודו
אתחיל מעצה מעשית:
התקשר למהנדס המפעל של אקרשטיין - אינג' אריה בלפרמן ושאל בעצתו.
הטלפון של אריה - 09-9596666
אמשיך מנקודה חשובה בתכנון וביצוע צינורות בטון והיא
חלודה (קורוזיה) של ברזל הזיון
צינורות בטון תת קרקעיים נתונים מעצם הגדרתם בסביבה קורוזיבית, הן חיצונית (אדמה לחה, מי תהום חומציים, זרם תועה מהגנה קתודית אקטיבית ועוד) והן פנימית (נפח לא מלא של מי שתיה, מי ניקוז, שפכים ביתיים, שפכים תעשייתיים ועוד).
לפני מספר שבועות עברתי ליד ערימת צינורות בטון ששהו באדמה מספר חודשים בלבד.
כמעט כל הצינורות הכילו סדיקה קורוזיבית מתקדמת, חלקם כבר על סף נזילה מהצינור החוצה.
מים רבים אובדים למדינתנו הצמאה עקב דליפות צינורות בטון מחד, וזיהום רב של מי תהום נגרם כתוצאה מדליפת צינורות ביוב מאידך.
חשוב לציין מראש כי יש פיתרון פשוט ויעיל לתופעה זו של חלודת ברזל הזיון והוא תוסף מעכב קורוזיה בבטון בעת ייצורו.
להלן מספר דוגמאות:

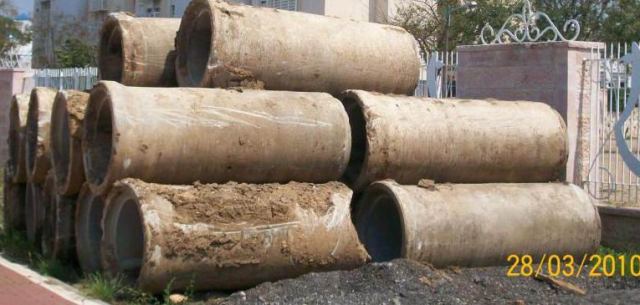

ערימת הצינורות ששהו באדמה מספר חודשים בלבד:

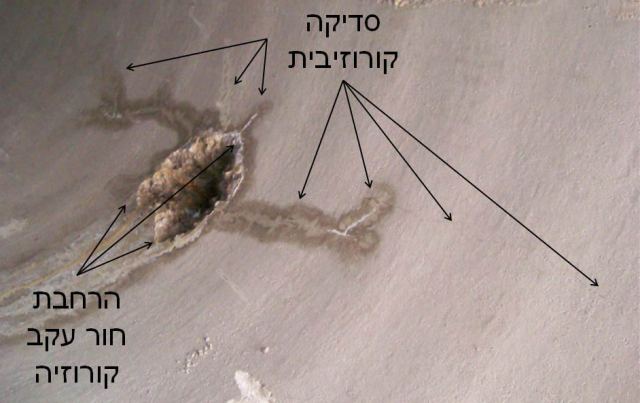

תמונה של פנים אחד הצינורות, נקרא לו צינור 1:

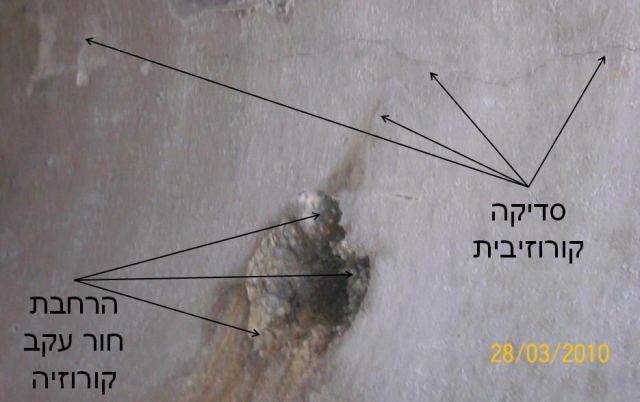

תמונה של פנים צינור אחר, נקרא לו צינור 2:

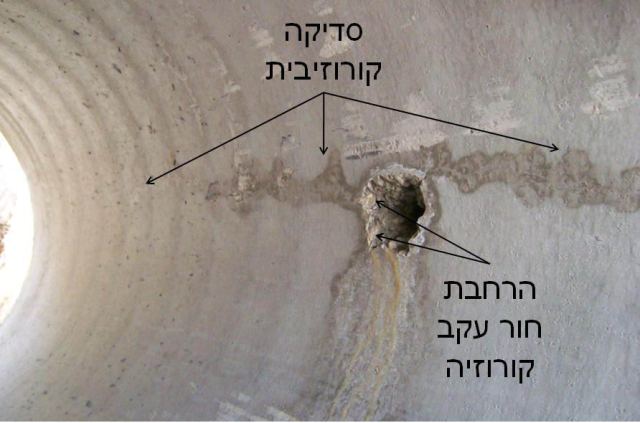

תמונה של פנים צינור שלישי:
ואפשר להמשיך, אך התמונה כבר ברורה
הפיתרון של מעכב קורוזיה בבטון נמצא כבר בשימוש בפרוייקטים מובילים בארץ, אך רבים ממתכנני הצנרת, הכותבים את המפרטים עבור הרשויות המקומיות, אינם מודעים אליו ואינם דורשים אותו.
בהצלחה
חגי שושני
חגי
הצלחת להשחיל פרסומת בחינם. סחתיין
האם יש לכם אישור מכון התקנים לתוסף הזה?
תודה
אריה
אין מדובר ב"תוסף בטון" המשפיע על תכונותיו המכניות, לכן אין צורך באישור מכון התקנים.
למעכבי קורוזיה אלו (על בסיס אמין קרבוקסילאט) יש אישור 61-ANSI לשימוש בבטון הנמצא במגע עם מי שתיה, לכן אפשר ורצוי להשתמש בהם בבניית בריכות מים, בריכות שחיה, צנרת, ומבני בטון הנמצאים בסביבה קורוזיבית (כלונסאות, יסודות, מרתפים, חדרים רטובים, מבנים בסביבה ימית, גשרים, וכדומה).
כמו כן יש גם מעכבי קורוזיה (2020-MCI ואחרים) אותם מיישמים בריסוס/מריחה חיצוני על פני שטח בטון קיים.
החומר הפעיל נודד לעומק הבטון ומגן על ברזל הזיון בו מפני המשך החלודה.
בברכה
חגי שושני
