סדיקה בתקרת לוח"דים

9 פוסטים / 0 חדשים
פרסום אחרון
מערכת האתר
התמונה של מערכת האתר

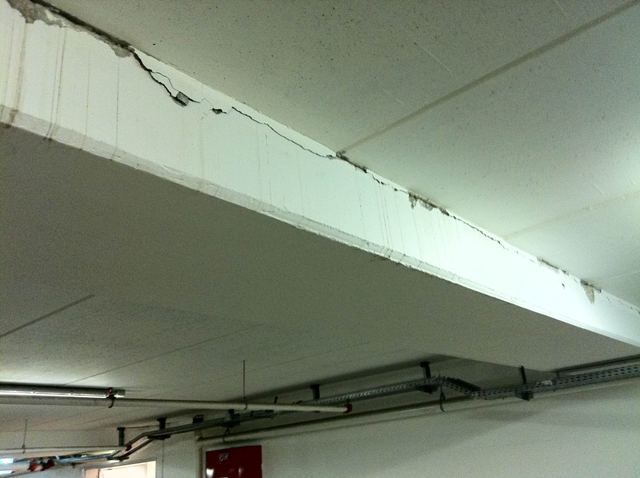

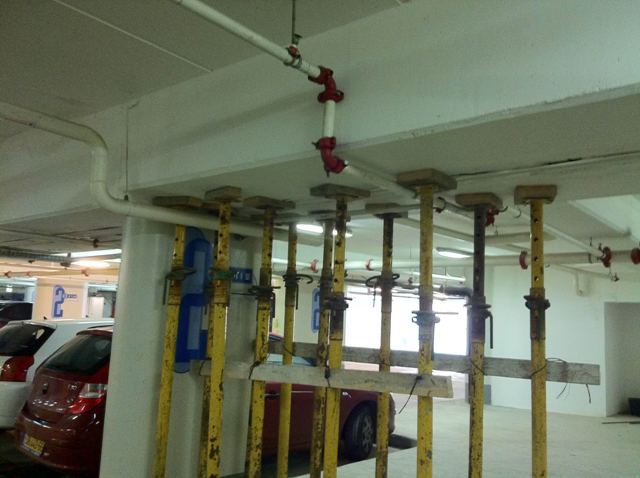

תמונות שהעבירו לי היום. חניון

תמונות שהעבירו לי היום. חניון בת"א.


מדובר על לוח"דים (לוחות חלולים דרוכים) שמונחים על קורות.




CivilEng2011-1-18 20:38:21
מערכת האתר
התמונה של מערכת האתר
לא הייתי במקום, בכל אופן..

לא הייתי במקום, בכל אופן...

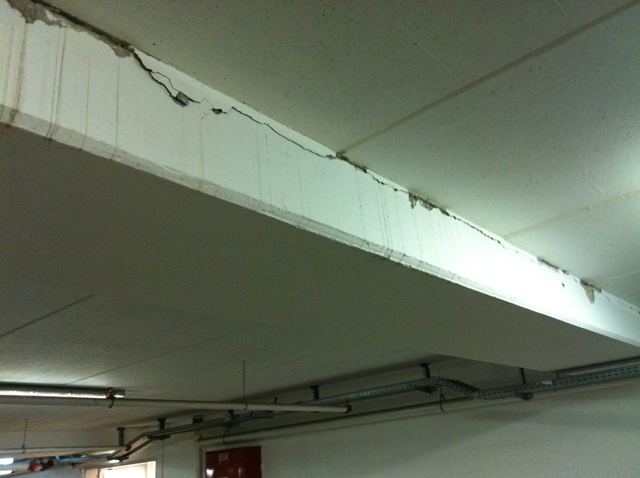

מתמונה 2 ולפי כוון הסדקים - הייתי מסיק (בעדינות רבה) כי אין זיון מספיק קרוב לקצה הקורות היצוקות (נראה ההשענה של הלוח"דים על הקורות לא מספיקה).

oren malka
התמונה של oren malka
ממה שידוע לי לעיתים מבצעים

ממה שידוע לי לעיתים מבצעים קימור בשן ההשענה בקורה כדי

להימנע מעומס מרוכז (בעקבות שקיעה עתידית של הלוח"ד) על פינת

הקורה.. אולי במקרה הזה הלוח"ד קיבל כפיפה ועומק ההשענה על שן

הקורה (מינימום 8.5 ס"מ) לא מתפקד.

מערכת האתר
התמונה של מערכת האתר
אהלן אורן וברוכים הבאים

אהלן אורן וברוכים הבאים לפורום


אני מבין שאתה לא מדבר על ה"קמבר" בלוח"ד (camber) - אלא על נק' ההשענה של הלוח"ד על הקורות ?




oren malka
התמונה של oren malka
אהלן אהלן.. ברוכים הנמצאים

אהלן אהלן.. ברוכים הנמצאים.

וכן.. המנחה של הפרויקט שלי זרק על זה מילה.

eugenen
התמונה של eugenen
ז"א שמישהו חסך 6.5 ס"מ של

ז"א שמישהו חסך 6.5 ס"מ של רוחב בטון בשן ההשענה

(להבנתי מקובל לתת שן של 15 ס"מ)

ועכשיו צריך יהיה לחזק את זה

לגבי החיזוק, חוץ מהרכבת תומך פלדה (מפרופילי U למשל)

איזה עוד אפשרויות קיימות?

איציק, מהנדס בניין
התמונה של אנונימי
חיזוק השן

שוב התחילו הודעות ספאם?...

eugenen,
איך אתה חושב לחזק עם פרופילי U?
להרים את הלוח"דים, להרכיב פרופיל על השן ולהחזיר?
אני לא בטוח שזה פתרון ישים...
אני הייתי מציע להזריק דיס צמנטי לאיטום הסדקים, ואז לחבר לקצה השן
פרופיל זוויתן, מחובר בברגים ומחוזק עם פחים כל 50 ס"מ, נגיד.

מה דעתכם? יש למישהו חלופות נוספות?

איציק, מהנדס בניין
התמונה של אנונימי
תיקון טעות

eugenen,
הבנתי שאתה מציע בעצם אותו דבר כמוני... פרופיל U צמוד לשן פונה *החוצה*...
אני פשוט עובד כרגע על עמוד בטון עטוף בפרופילי פלדה אז התמונה של פרופיל U עוטף את השן הייתה תקועה לי בראש :)
