ערב טוב וחג שמח! זקוק לעזרה בסטראפ.

11 פוסטים / 0 חדשים
פרסום אחרון
Shayba
התמונה של Shayba
אני באמצע פרוייקטון פלדה קטן

אני באמצע פרוייקטון פלדה קטן ויש לי בעיה בסטראפ.
מדובר בהאנגר פלדה ש-2 המטרים הראשונים שלו הן שלד בטון.
כשאני בודק את המבנה בSTEEL PP הכל בסדר ואני מקבל תוצאות,

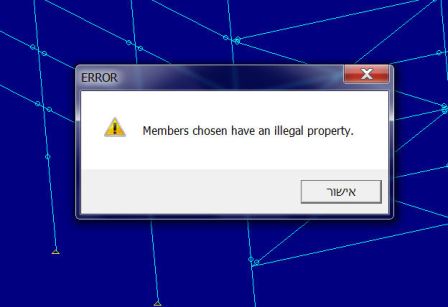

כשאני בודק את המבנה בCONCRETE PP יש כמה בעיות עבור חלק
מהעמודים אני מקבל את ההודעת שגיאה הבאה:

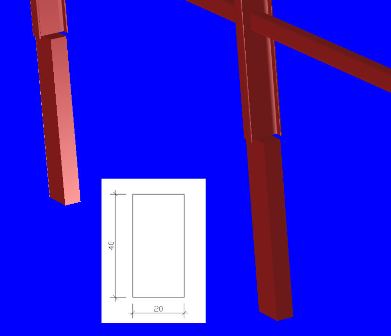

עכשיו כך נראה העמוד שהוא לא מצליח לפתור בRENDER:

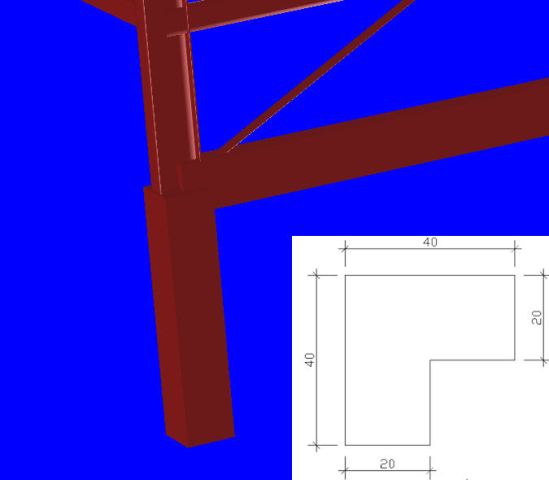

לעומת זאת, העמודי בטון הפינתיים מצליחים להיקלט ולקבל
פתרון - לדוגמא:



אם מישהו יודע במה מדובר אשמח לשמוע!
חג שמח וכשר!

CivilEng2011-4-19 6:47:10
naish10
התמונה של naish10
אתה יכול לשלוח לי את המודל?

אתה יכול לשלוח לי את המודל?

Shayba
התמונה של Shayba
בטח.. תודה! מה המייל?

בטח.. תודה! מה המייל?

Shayba
התמונה של Shayba
שלחתי לHOTMAIL אי מקווה שזה

שלחתי לHOTMAIL אי מקווה שזה בסדר..

naish10
התמונה של naish10
קיבלתי את המודל הגדרתי ב -

קיבלתי את המודל


הגדרתי ב - Concrete PP את הקורות והעמודים מחדש (Define Beams/Columns)


נתתי לו Compute והכל חושב ללא בעיות...


Shayba
התמונה של Shayba
תודה רבה!! ממש מוזר.. תוכל

תודה רבה!! ממש מוזר.. תוכל לשלוח לי את הקובץ המתוקן שאוכל לראות אם

הבעייה היא בתוכנה או בהגדרות?

naish10
התמונה של naish10
נשלח

נשלח

Shayba
התמונה של Shayba
תודה רבה NAISH מצאתי את הטעות

תודה רבה NAISH מצאתי את הטעות שלי..


בגלל שעמוד היה מורכב מבטון ופלדה, כשהייתי מגדיר את העמוד (Define) בצורה רגילה ב Concrete PP הוא היה קולט שיש חלקים בעמוד שהם גם פלדה ולא ידע לחשב רק את חלקי הבטון.


הפתרון הוא להגדיר בצורה מיוחדת את חלק העמוד שעשוי בטון דרך


Define - Define First And Last Member Of The Column


ואז לבחור את אותו חלק בעמוד כחלק "הראשון" וגם החלק "האחרון".


Works Like A Charm!


יום נעים לכולם!

naish10
התמונה של naish10
.naish2011-4-28 11:53:36

.naish2011-4-28 11:53:36

בהאא חיוק
התמונה של אנונימי
בעיה קטנה בסטראפ

שלום יש לי בעיה בסטראפ אחרי שמידלתי את התקרה ועשיתי solve למבנה אני לוחץ על concrete וזה נתקע משום מה מישהו יכול לעזור לי בעניין
