תקרת צלעות

אחלה המון תודה !

אז למעשה אני אמור לבדוק את תסבולת הבטון מעל הסמך כאשר החתך הוא מלבני , ובדיקה נוספת עבור הנקודה בה מתחילים גופי המילוי , כאשר מעליה מומנט חיובי ואז היא מתנהגת כחתך מלבני ?

אחלה .... המון המון תודה על העזרה ,



ורק שאלה אחרונה קטנטונת , אם אני אמור לקבוע עם עומס התכן לתקרת צלעות ומתואר לי רק חתך התקרה במבט צד כלומר אין לי שום מידע לגבי האם הוצעו הרחבות כלשהן , יש אפשרות לקבוע האם צריך הרחבה ללא עומס תכן ידוע ? כלומר להניח שבוצעו הרחבות ולבדוק עבורן תסבולות וכך לעדכן עומס מותר ..

הבעיה שלי עם מחשבה זו שאני אולי אוכל לעלות את עומס התכן מעל הסמך אך  בשדה עדיין קיים אותו חתך קמץ שהתסבולת שלו קטנה מזו של הסמך ללא הרחבה ...

הצלחת להבין או שסתם שיגעתי אותך

tal83 wrote:

עם - שורה ראשונה מילה מיותרת .. סליחה

היי טל - אתה יכול לערוך את הודעתך - יש לך למטה "ערוך".



הבנתי אותך מצויין אני מיד אעלה שרטוט של השאלה ותאמר בבקשה לי אם אפשר להניח את מה  שהסברת לי כעת ...

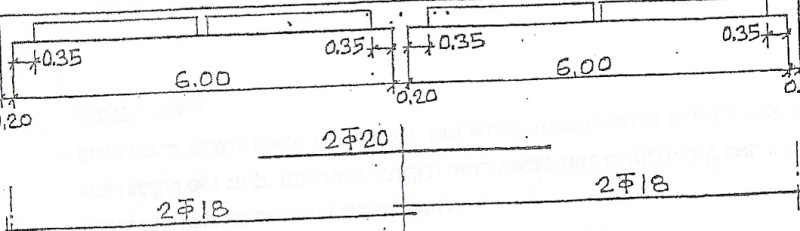

זה השרטוט שנתון ומתבקש למצוא עומס תכן למצב גבולי של הרס בלבד  כאשר עומס התכן הוא קבוע ומפורס על כל אורך החתך ....והאם מזה ניתן לקבוע שישנן הרחבות צלע או שאני צריך להניח זאת ...



CivilEng2010-1-28 17:46:20

עבור מפתח כזה, סביר להניח כי יש צורך בהרחבה של הצלעות. בכל אופן יש לבדוק את זה לעומק (תערוך חישוב סטטי ולפי החישוב תבדוק את מנות הזיון שנתונות... כמובן שיש לעשות זאת אחורנית, כי אני מניח שצורת החתך לא ידועה - לא כך?)

נראה לי שהוא התאייש ממני .....

טוב לשאלתך,
עבור מפתח כזה, סביר להניח כי יש צורך בהרחבה של הצלעות. בכל אופן יש לבדוק
את זה לעומק (תערוך חישוב סטטי ולפי החישוב תבדוק את מנות הזיון
שנתונות... כמובן שיש לעשות זאת אחורנית)

שים לב שהעומס השימושי אינו גדול מ 300 ק"ג למ"ר (המרחק בין הצלעות המחקלות מצביע על כך..)

אם כך, אתה יכול להעריך פחות או יותר את עומס התכן לפי מנות הזיון בשדה ומעל לסמך. (בהינתן מומנט חיובי לפי f*l*l/14.2 ומומנט שלילי לפי f*l*l/8)

בכיף , בהצלחה

מצוין. שיהיה המון המון בהצלחה.
תכנון.

דרך אגב, מבני בטון 1 לדעתי הוא הקורס הכי חשוב בתואר.


יש בזה משהו (חוזק..) אלא מה? הייתי אומר שמאחר ובטון אחד כולל בתוכו הרבה עקרונות שעליה מתבססים בתכנון המבנה הקונבנציונלי, הבנה של העקרונות מובילה למהנדס בטון יותר טוב. פשוט הבנה עם התוצר אותו אתה מתכנן.

מצד שני, תורת החוזק עונה להרבה שאלות חשובות. בלי לפשט את ההנחות, יהיה הרבה קשה לענות עליהן.

תכנון הוא תחום מעניין, מאתרגר ומלחיץ   בקשר לדילמה שלך, עדיין מוקדם לקבוע. אני מציע שתחכה עד שאתה בא במגע עם עוד קורסים מהניהול אולי יעניין אותך.
אם תראה שבכל זאת תכנון הוא התחום הראשי שלך, ומעניין אותך גם ניהול אתה תמיד יכול לשלב. (אשמח לפרט בהמשך אם תרצה)
שיהיה בהצלחה במבחנים

tal83 wrote:

 לגבי השילוב בין תכנון לניהול , הבנתי שמי שהולך למסלול תכנון לא יוכל לחתום כמהנדס שלמד ניהול ולהפך על אחת כמה וכמה . פעם זה היה אפשרי אך היום הבנתי שהשתנו הדברים..



לא מדוייק. אם אתה נרשם למדור מבנים אתה מקבל חתימה במדור מבנים(כמובן אחרי מילוי מספר תנאים ומבחן)
לגבי חתימה במדור ניהול כפי שידוע לי, עדיין אין סעיף בחוק שמונע מהנדס ממדור המבנים לחתום כמהנדס ניהול. (ההיפך ברור שכן).

בכל אופן, תמיד אתה יכול להירשם לשני המדורות (כמובן אם אתה ממלא את תנאי המדור)

.
Kamil Ma.2010-1-29 11:26:20

לא נראה לי שהיא סתם איזה משהו  כנראה שהיא מכירה את הסוגיה יותר טוב מאיתנו. לירן מבין בנושא, ניתן לשאול אותו.
לגבי הסקר, הוא אכן משקף את המציאות.

אוו תודה, אני יחזיר לו!

קמייייייייייייייייייייייייילללללללללללללללללללללללללללל !!!!!!!!!!!!!!!!!!!!!!!!

קיבלתי 100 במבני בטון1 !!!!!!!!!!!!!!!!!!!!!!

המון המון המון אלפי מיליוני תודות  מי היה מאמין שבדקה התשעים , אפשר לומר 12 שעות לפני המבחן הצלת אותי עם כל התקרת צלעות הזאת !!!!!!!!!!!!!!!!!!!

פשוט תענוג ...

וכמובן תודה ענקית לכל מי שהגה/מנהל  את האתר ... !!!

שאלה דחופה .. איך לחשב את צלע מחלק ..צריכה עזרה ..

נור שלום.

ההנחיות לחישוב צלעות מחלקות מופיעות בת"י 446/2, סעיפים 23.2.6 ו- 23.4.4.

צלע מחלקת נותנים כל 2.5 מטר, או כל 2 מטר אם העומס השימושי גדול מ-300 ק"ג למ"ר.
בצלע מחלקת נותנים 4 מוטות כך ששטח חתך הזיון שלהם יהיה כמו שטח חתך הזיון בשדה (הכוונה לגדול מבין השדות).

בהצלחה.
