משרטוט לתוכניות ביצוע באמצעות MivneCAD

הטכנולוגיה החדשה של תוכנת MivneCAD פותחת עידן חדש בתכנון קונסטרוקציות להנדסה אזרחית, באוטוקאד.

תכנון הקונסטרוקציה והאחריות לבנייה של מבנה חזק, בטיחותי ויציב שיעמוד בתנאים שונים ויהיה חסכוני בעלות ובביצוע, היה מאז ומעולם תחום תכנון עמוס בחישובים, אימות נתונים וביקורת.

התוכנה MivneCAD, פרי פיתוח ישראלי, מחברת CUBUS תוכנות להנדסה אזרחית, יוצרת מסגרת עבודה עדכנית ונוחה למהנדס האזרחי ועונה על כל דרישות התקן בישראל.

לתוכנה יש ממשק ידידותי, המבוסס על סמלים מוכרים ומאפשר בחירה באלמנטים השונים המרכיבים את הקונסטרוקציה. במשך שעות ספורות ניתן ללמוד את התוכנה ולהתחיל בעבודה. עם MivneCAD אין צורך "לתכנן" את תהליך הפקת השרטוטים במשך שבועות.

תהליך העבודה בתוכנת MivneCAD מהיר, קל, מדויק. תהליך התכנון מתחיל מייד עם קבלת השרטוט של האדריכל.

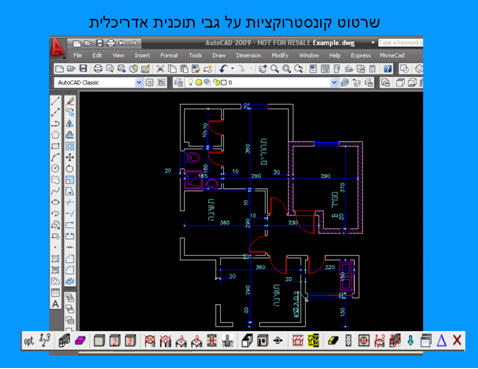

עם תחילת העבודה יופיע על המסך שרטוט אדריכלי של המבנה וכן סרגל כלים של אלמנטים קונסטרוקטיביים כמו למשל : קירות, קורות, עמודים ותקרות.

המשתמש בוחר מסרגל הכליםסמלים המסמנים אלמנטים שונים וקובע אותם על השרטוט. כמובן שניתן להוסיף ולשנות מאפיינים של כל אלמנט. למשל, לחיצה על סמל של עמוד תציג תיבת שיחה ומאפיינים פיסיים שונים של העמוד ואפשר לשנות כל מאפיין של עמוד.

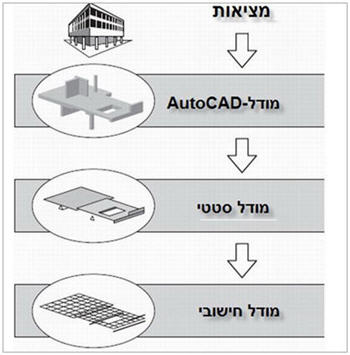

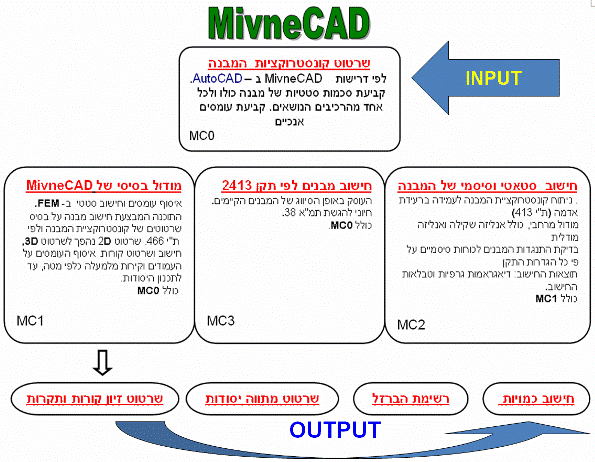

עם סיום שלב זה בתהליך התכנון של הקונסטרוקציה, התוכנה תרכיב מודל תלת ממדי ותבנה מודל חישובי המבוסס על שרטוטי הפרוייקט.תוצאות החישוב כוללות: חישוב דפורמציות, חישוב מאמצים, חישוב כמויות זיון באלמנטים קונסטרוקטיביים ובדיקה של הקונסטרוקציה לדרישות תקן 466, בדיקה של הקונסטרוקציה לתקן 2413 ו413. התוכנה "אוספת" באופן אוטומטי עומסים מכל הקומות וכל האלמנטים.

פלט התוצאות הסטטיות של החישוב כולל:

  • ריאקציות, מומנטים
  • שקיעות
  • כמויות פלדה

לאחר סבב החישובים הסטטי ניתן להפיק: זיון בתקרות, כולל גם רשתות, תכנון ברזל קורות ותכנון יסודות ושרטוט מיידי של מתווה יסודות באופן אוטומטי.


במשך כל תהליך העבודה ניתן לראות את התוכנית ואפילו, כפי שנדרש לפעמים, לערוך שינויים שונים בתוכנית, לפי דרישות כל הנוגעים בדבר ולקבל מיד חישוב מלא ושרטוטים מתוקנים לפי הנתונים החדשים שהתקבלו. קיצור זמן העבודה הוא משמעותי מאד.

יתרונות השימוש בתוכנת MivneCAD:

  • עבודה באוטוקאד
  • בקורת על מודל חישובי
  • בדיקת נתונים
  • בקורת על רשת  FEM
  • ייצוגי תלת ממד של מבנה
  • בדיקת תוצאות בצורה גראפית
  • גמישות מרבית בתכנון
  • הפקת תוכניות לביצוע

בתחום ההנדסה האזרחית יש חשיבות רבה לרצף תכנוני, לאימות נתונים, לחסכון, לבטיחות ואחריות לחיי אדם, לאחריות סביבתית וחברתית.
תוכנת MivneCAD מאפשרת מימוש של תהליך תכנון אחראי ויעיל -
למהנדס האזרחי בישראל.

ניתן לרכוש חבילת תוכנה MivneCAD בשתי גרסאות , האחת מיועדת לתכנון מבנים עד שלוש קומות והשניה עם יכולות לחישובים סייסמיים
לפי תמ"א 38 ות"י 413.

במאמר הבא על תוכנת MivneCAD נעסוק בתמ"א 38 , בתכנון עמידות מבנים בפני רעידות אדמה לפי ת"י 413.
