מחלף יגור - זירוז קונסולידציה וקירות תומכים



האתגר
צומת יגור מהווה עורק תחבורה ראשי בצפון הארץ, המרכז לתוכו תנועה רבה - זאת בשל היותו מפגש כבישים 70/75/752. במסגרת תוכנית פיתוח רשת הכבישים של מע"צ, הוחלט לשדרג את המחלף ולבנות מספר גשרים: גשר מעל הקישון, גשר להפרדה מפלסית וגשר מעל כביש 75. האתר ממוקם באזור מישורי למורדות הכרמל ובסמוך לנחל הקישון.

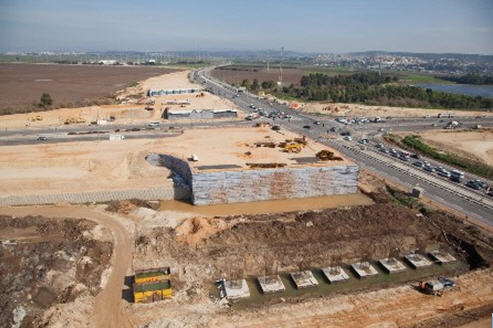

קירות תומכים מקרקע משוריינת


בעיות אופייניות באתר
  • האזור מאופיין בשכבת חרסית שמנה, עבה ועשירה בחומר אורגני המאופיינת בתסבולת נמוכה.
  • סוג הקרקע ומפלס מי התהום גורמים לתהליך שקיעה ממושך עקב העמסת החרסית (קונסולידציה).
  • הנזקים העלולים להיגרם למבנים ההנדסיים כוללים סידוק ופגיעה ביציבות המבנה כתוצאה משקיעות דיפרנציאליות ותזוזות.
  • למתכננים הוצב אתגר הנדסי מורכב למציאת פתרון יעיל, תוך עמידה בלוחות זמנים הדוקים.

הפתרון
על מנת לפתור הן את תהליך הקונסולידציה והן את בעיית התסבולת הנמוכה בה מתאפיינת הקרקע, הוצע פתרון דו - שלבי:

1. שימוש בנקזים אנכיים - שימוש בנקזים אנכים (Vertical Drains) במטרה לזרז את תהליך הקונסולידציה, וכתוצאה מכך לקצר את זמן השקיעה של הקרקע עקב העמסת הסוללות. תהליך זה מתבצע על ידי קיצור מרחק זרימת המים בחרסית.

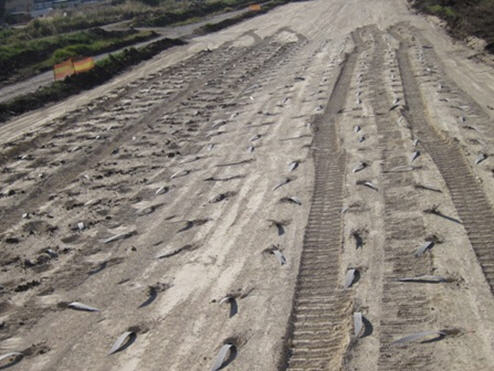

שדה של נקזים אנכיים


יתרונות השימוש בנקזים:
  • זירוז הקונסולידציה מצמצם את הנזקים אשר עלולים להתפתח במבנים ההנדסיים השונים (כבישים, גשרים, פלטות גישה ועוד).
  • מאפשרים עבודה בלוח זמנים מהיר.
  • יחסי עלות - תועלת גבוהים למול הפתרונות האלטרנטיביים המוצעים.

2. קירות תומכים מקרקע משוריינת - תכונותיה של הקרקע הן קבלת מאמצי לחיצה אך חוסר יכולת לקבל מאמצי מתיחה. פריסה אופקית של רשתות גיאוגריד מסוג FORTRAC בחתך סוללה יוצרת מבנה של קרקע משוריינת, המסוגלת לקבל הן מאמצי מתיחה והן מאמצי לחיצה. הגיאוגריד מצטיין בחוזק מתיחה גבוה מחד ובעיבור נמוך מאידך - דבר המשפר את נתוני היציבות הגלובלית של המבנה ואת מאמצי התסבולת בקרקע המילוי.

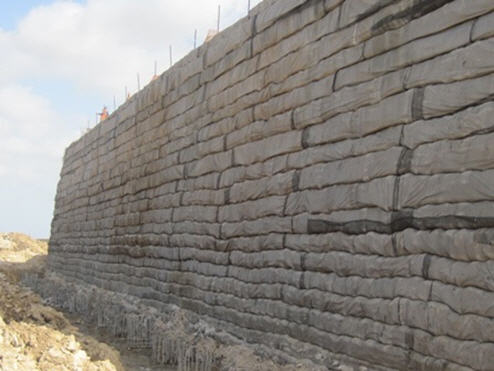

קירות תומכים מקרקע משוריינת


יתרונות השימוש בקירות תומכים משוריינים:
  • חסכון בעלויות הנובע משימוש מבוקר בחומר מילוי מקומי.
  • גמישות רבה בבחירת אלמנטי החזית השונים.
  • פשטות ביצוע.
  • יחסי עלות-תועלת גבוהים במיוחד.

מהלך הביצוע
לאחר חישוף השטח על ידי הקבלן, הוחדרו נקזים אנכים בצפיפויות משתנות - על פי הזמן הנדרש לתהליך הקונסולידציה. הנחת שכבה מנקזת כשמעליה ומתחתיה הונחו יריעות גיאוטכניות לא ארוגות מסוג אורים 250. בניית הסוללה לניצבי קצה בשיטת קרקע משוריינת (שיטת Loop) תוך שימוש בגיאוגרידים מסוג FORTRAC. במהלך הביצוע נערכו בדיקת שקיעה.

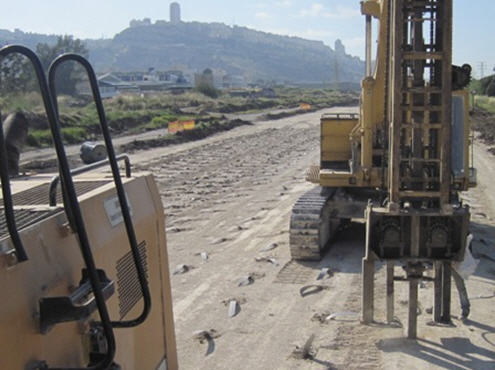

החדרת נקזים אנכיים


תוצאות
השימוש בנקזים קיצר את משך זמן השקיעה של הקרקע ואפשר שימוש מיידי בקרקע להמשך עבודות הפיתוח ולבניית הסוללות. הקירות התומכים המשוריינים תוכננו כך שעל אף הכוחות הפועלים על הקרקע, הם יעמדו בעומסים גם במצבי שקיעת קרקע, תזוזות אופקיות ויספקו מקדם ביטחון גבוה ליציבות הכוללת של ניצבי הגשרים.

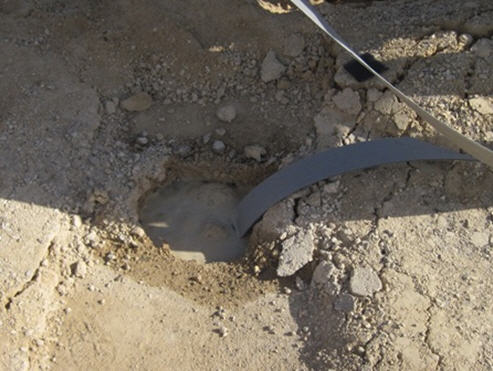

נקזים אנכיים - יציאת מים




  • יזם - מע"צ החדשה
  • ביצוע - שפיר הנדסה אזרחית וימית בע"מ
  • תכנון קירות תומכים - שמיר - פוזנר - בראון מהנדסים יועצים בע"מ. נקזים - אברהם שני ייעוץ הנדסי בע"מ
  • פיקוח - גיאוכום בע"מ
  • ביצוע קירות תומכים - אסיק תשתיות בע"מ. נקזים אנכיים - אדמיר פרויקטים בע"מ



אודות אדמיר
אדמיר טכנולוגיות מתמחה בשיווק מוצרים גיאוסינטטיים לפרויקטים בהנדסה אזרחית. אדמיר מציגה מגוון מוצרים רחב, המספקים פתרונות לקשת רחבה של יישומים כגון: איטום מאגרים ואתרי פסולת, סלילת כבישים ומסילות, קירות תומכים, ייצוב מדרונות ותעלות, רצפות תעשייתיות, יריעות ניקוז למבנים ולגגות ירוקים ועוד.

לאתר הבית של חברת אדמיר טכנולוגיות כאן
