MivneCAD הפתרון ההנדסי המלא למבנים ב - AutoCAD

אליעזר וואיצ’ק

ודאי שהפתרון האידיאלי לתוכנה הוא שלט רחוק, "לחיצה על כפתור אחד והתכנון מוכן", אבל בהעדר פתרון כזה, פיתחה "קובוס - התוכנות להנדסה אזרחית ישראל", פתרון מיוחד המתקרב לפתרון הקסם.


תחומי פעילות

קובוס - התוכנות להנדסה אזרחית ישראל

1. פיתוח טכנולוגיה חדשה של התכנון ההנדסי מבוסס FEM בתוך AutoCAD.
2. ביצוע הרצות חישובים מיוחדים עבור משרדי מהנדסים,
3. יבוא, הפצה והדרכה של תוכנות ייחודיות בתחום התכנון ההנדסי.

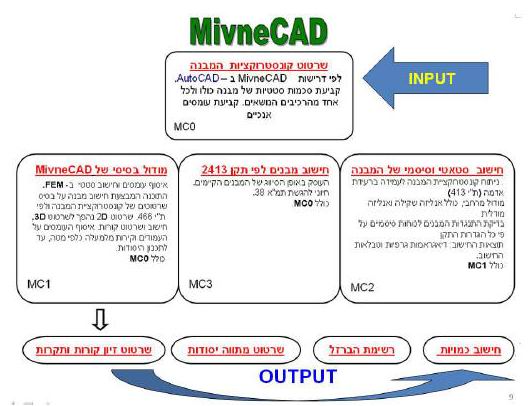

MivneCAD טכנולוגיה חדשה של תכנון הנדסי מבוססת FEM בתוך AutoCAD

הרעיון המרכזי
בשיטות המקובלות היום מבזבזים הרבה אנרגיות וזמן בבניית המודלים החישוביים, אשר רק לאחר פתירתם בתוכנות החישוביות נותנים את התוצאות. התוצאות הללו מעובדים על מנת ליצר שרטוטים שיועברו לביצוע. תהליך ארוך ובעל חסרונות בהתחשב בכך, שתהליך בנייה הוא בד"כ תהליך דינאמי, ז"א כל שני וחמישי משנים את יעוד המבנה, מזיזים קירות, קורות ועמודים, מוסיפים קומות וכולי.

לעומת זאת, הטכנולוגיה של MivneCAD מאפשרת לייצר שרטוטי קונסטרוקציה על גבי השרטוטים האדריכליים, אשר מהווים בסיס להזנת נתונים אוטומאטית של אנאליזת FEM. בטכנולוגיה זו, נוצרת סכמה סטאטית ודינאמית של המבנה על כל קומותיו על ידי המחשב. כך שבכל שלב ושלב ניתן בקלות לבצע שינויים קונסטרוקטיביים ולקבל מיידית את הפתרון המלא עד וכולל שרטוטים: זיון של הקורות ותקרות, מתווה יסודות ואפילו חישובי כמויות.
מיותר לציין שהמערכת מבצעת איסוף עומסים וחישוב של האלמנטים הקונסטרוקטיביים (קורות, קירות, עמודים ותקרות). אותה המערכת דואגת להעברת העומסים מקומה לקומה עד ליסודות אשר יכולים להיות מתוכננים בעזרת המערכת (כלונסאות, יסודות בודדים ורפסודות).


היתרונות של הטכנולוגיה החדשה
השימוש במילה טכנולוגיה במקום במילה תוכנה, נובע מכך שהמטרה היא לא לפתור בעיה הנדסית מקומית, אלא לתת פתרון הנדסי מלא למבנה כולו.

טכנולוגיה זו מאפשרת הקפאה והפשרה של תכנון הנדסי כולל ואפילו שינויים הנדסיים דראסטיים. הפתרון המלא כולל את השלבים הבאים:

1. עזרה בשרטוט קונסטרוקציות, גם לאלה שאינם בקיאים ב-AutoCAD
2. הפיכת שרטוטים דו-ממדיים למודל תלת-מימדי להבנה טובה יותר של המבנה
3. איסוף אוטומאטי של עומסים עצמיים ושימושיים
4. אנאליזה סטאטית וסיסמית מלאה הכוללת חישוב כל האלמנטים הקונסטרוקטיביים לפי ת"י 466 ו- 413
5. זיהוי אוטומאטית של הכשל של האלמנטים ואי עמידה בתקנים
6. תכנון יסודות: כלונסאות, יסודות בודדים ורפסודות
7. בדיקה וחיזוק של מבנים קיימים לפי תקן 2413
8. תכנון וחישוב עמידות מבנים ברעידות אדמה לפי תקן 413
9. אנאליזה סטאטית וסיסמית מלאה הכוללת חישוב כל האלמנטים הקונסטרוקטיביים לפי ת"י 466 ו- 413
10. זיהוי אוטומאטית של הכשל של האלמנטים ואי עמידה בתקנים
11. תכנון יסודות: כלונסאות, יסודות בודדים ורפסודות
12. בדיקה וחיזוק של מבנים קיימים לפי תקן 2413
13. תכנון וחישוב עמידות מבנים ברעידות אדמה לפי תקן 413

על המחבר
אליעזר וואיצ’ק
קובוס ישראל מתמחה במתן שירותים הנדסיים למשרדי מהנדסים ובפיתוח, יבוא ובהפצת תוכנות ייחודיות בתחום ההנדסה האזרחית. השירותים ההנדסיים הניתנים למהנדסים הם בדרך כלל בתחום חישובי חוזק, סיסמי, קירות דיפון וקירות תומכים.
