מדריך לבניית מודל בתוכנת STRAP - פרק 2



1. הקדמה
קורות ועמודים מוגדרים ע"י אותה פקודה – beam. התוכנה מזהה אלמנטים אופקיים כקורות ואלמנטים אנכים כעמודים.

2. תפריט הגדרת קורה
בתפריט הראשי נקליק על הצלמית  וניכנס לתפריט הגדרת קורה.

תפריט הגדרת הקורות והצלמיות בהן נשתמש :


 הגדרת קורה


 הגדרת רשת קורות


 הגדרת חתכי קורות


 שינוי דרגות חופש


 פיצול קורות


3. תפריט הגדרת חתכים

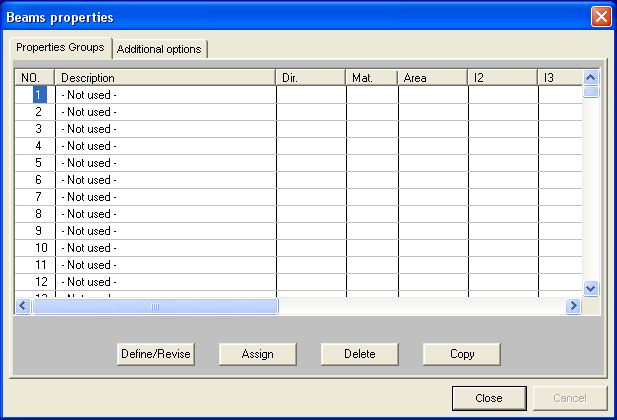

נקליק על הצלמית  ויופיע חלון רשימת החתכים:



בחלון זה יופיעו כל סוגי החתכים אותם נגדיר. במקרה שלנו יהיו שני סוגים של חתכים - חתך עמוד וחתך קורה.

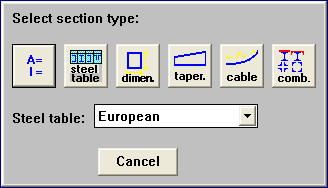

נקליק על הלחצן Define/Revise ויופיע החלון הבא:

בחלון זה נבחר את סוג החתך אותו אנו רוצים להגדיר.

3.1 הגדרת חתך פלדה מרשימת הפרופילים הסטנדרטיים

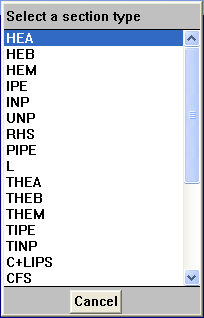

נקליק על הצלמית  ותופיע רשימת הפרופילים הסטנדרטיים.



נבחר את סוג הפרופיל, לאחר מכן את ממדיו וכיוונו (כיוון חזק/חלש).

3.2 הגדרת חתך בטון

נקליק על הצלמית  ותופיע רשימת חתכים מסוגים שונים.

במקרה שלנו חתכי העמודים והקורות הם חתכי בטון מרובעים מלאים ולכן נבחר באופציה הראשונה . יופיע החלון הבא:


כאן נגדיר את ממדי החתך.

במקרה שלנו העמודים בעלי חתך 30/30.
נחזור על התהליך פעם נוספת על מנת להגדיר את חתך הקורה.

4. תפריט הגדרת קורה

עכשיו נגדיר את העמודים והקורות במודל שלנו.
נקליק על צלמית  ויופיע בצד ימין חלון עם 3 אופציות:


כעת נבחר עם העכבר נקודה במפלס 0.00 ולאחר מכן נקודה שנייה בדיוק מעליה במפלס 3.50 – יש לנו את העמוד הראשון. נחזור על התהליך על מנת להגדיר את שאר העמודים.
עכשיו נגדיר את הקורות: כדי להקל עלינו את העבודה נקליק על  שנמצא בסרגל הכלים ונבחר את המבט ששמרנו תחת השם "3.50".

כעת נגדיר את הקורות באותה צורה בה הגדרנו את העמודים.
במודל שלנו קיימות שתי קורות נמשכות בעלות 3 נקודות. ניתן להגדיר אותן ע"י בחירה של הנקודה הראשונה והשלישית של הקורה. התוכנה "תכניס" אוטומטית את הנקודה האמצעית לתוך הקורה ותחלק אותה לשני חלקים. אם נוריד את הסימון מהאופציה הראשונה בחלון האפשרויות, הנקודה האמצעית לא תוגדר בתוך הקורה. התוצאה היא שלא יהיה חיבור בין העמוד שמסתיים/מתחיל בנקודה זו, לקורה. במקרה שלנו נשאיר את הסימון.
1. סדר סימון הנקודות שמגדירות את הקורה קובע את כיוון הקורה (התחלה-סוף).
2. במקרים מסוימים ניצור נקודות חדשות על קורות קיימות. על מנת "להכניס" את נקודות אלה לקורה נוכל להשתמש באופציה הפיצול split .
3. אין אופציה הפוכה לפיצול ולכן, אם נרצה להוציא או למחוק נקודות אמצעיות מקורה מסויימת, נצטרך למחוק את הקורה או את חלקי הקורה המחוברים לאותה נקודה ספציפית ולהגדיר את הקורה מחדש.

לאחר שסיימנו להגדיר את הקורות והעמודים במודל אנו צריכים לשייך את החתכים המתאימים לאלמנטים הנ"ל.
אופציה אחת היא כניסה לרשימת הפרופילים , סימון מספר השורה בה מופיע החתך הרצוי ולחיצה על לחצן Assign. כעת נתבקש לבחור לאיזה אלמנט במודל אנו רוצים לשייך את החתך הנ"ל. את התהליך הזה נעשה פעמיים, פעם עבור הקורות ופעם עבור העמודים.

* אופציה אחרת לשייך חתך לאלמנטים יכולה להיעשות בעת הגדרת האלמנט במודל: כאשר נקליק על הצלמית  תופיע השורה הבראה בצידו התחתון של המסך:

המספר שמופיע בחלון זה  מייצג את מספר החתך ברשימת הפרופילים. נשנה אותו למספר החתך שמתאים לנו ואז נתחיל לסמן נקודות בהם מוגדר האלמנט.
* כיוון חזק/חלש: על מנת לבדוק האם הגדרנו את חתך הקורה בכיוון הנכון במערכת הצירים בה אנו עובדים, נוכל ללחוץ על הצלמית  שבסרגל הכלים. כעת מופיעה צורת החתך במרכז כל אלמנט וניתן לבדוק את הכיוונים. אם טעינו, נוכל לחזור לרשימת הפרופילים, לבחור את מספר השורה בה מופיע החתך הרלבנטי, ללחוץ על לחצן Define/Revise כדי להיכנס להגדרות החתך ו"להפוך" את כיוון הפרופיל.

5. שינוי דרגות החופש - Releases

בתפריט זה נוכל להגדיר "שחרורים" בכיוונים מסוימים.
כאשר נקליק על הצלמית  יופיע החלון הבא:

בחלון הזה נוכל לבחור את סוג השחרור.
דוגמא לשימוש באופציה זו היא כאשר נרצה להגדיר פרקים בחיבורים בין קורות. חיבור פרקי הוא למעשה שחרור בכיוון המומנט.

נסמן את כיווני המומנטים אותם אנו רוצים לשחרר .

כעת נצטרך להגדיר באילו צמתים, בקורות שנבחר, יופיעו הפרקים


סיימנו את הפרק השני של המדריך.


כפי שציינתי ואמשיך לציין בכל פרק:

1. קיימות מספר דרכים/צורות להגדרת מודלים בתוכנה. אני לא מתכוון להשתמש בכל האפשרויות/האופציות הקיימות בתוכנה.
2. המאמר הנ"ל אינו מתיימר להיות היעיל/המהיר/הנכון ביותר. כל מהנדס וההרגלים שלו, השיטה שלו, דרך המחשבה שלו, ורמת היכרותו עם התוכנה.

אם נתקלתם בטעויות, אשמח מאוד אם תיידעו אותי דרך המייל.



כניסה לחלק 3 >>
