כך תעשו את זה נכון: 6 טיפים שימושיים שיסייעו לכם בעבודה על Strap

עובדים עם סטראפ? בוודאי אתם נתקלים לפעמים בקשיים עם התוכנה. כדי לסייע לכם בעבודה איתה, דניאל טוויק דוידיאן, נועם קורנברג ואלעד שינה, מ"אהרון דניאל מהנדסים", ריכזו עבורכם שישה טיפים שימושיים לעבודה יעילה ונוחה עם תוכנת הסטראפ.

בעבודה עם Autostrap

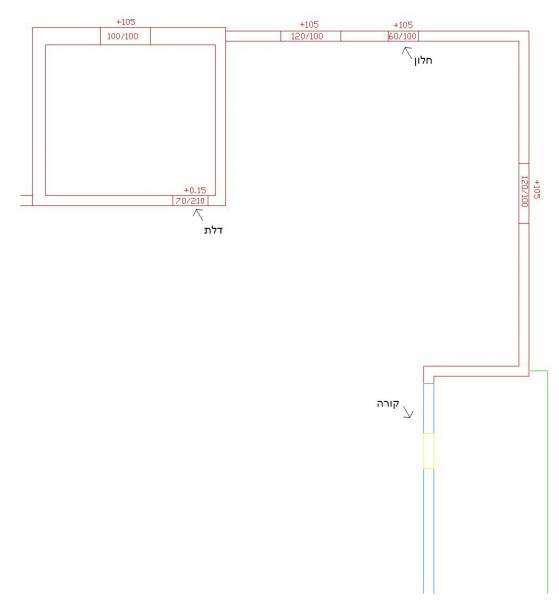

1. ניתן להגדיר את גובה הקורות ואת הפתחים בקירות דרך ה- Autostrap לא דרך ה-Strap. הגדרה זו מגיעה דרך השרטוט וכך חוסכת זמן וטעויות נלוות. בנוסף לכך, ניתן להגדיר את גודל הפתחים/הקורות כברירת מחדל. כך לדוגמה, כל הקורות שהוגדרו יהיו לפי ברירת המחדל, שהיא בגודל 20/60.

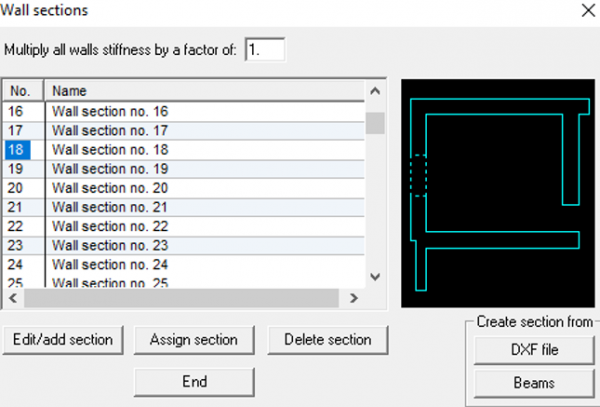

2. מומלץ להגדיר את הגרעין כמקשה אחת עם חללים ולא ככקירות המחוברים בקורות. בצורה זו ה-Strap מזהה אותם כחתך אחד ומוציא להם זיון בהתאם.





3. אצלנו במשרד מגדירים את העומס הקבוע והנוסף באמצעות Autostrap ואת העומסים של משקל עצמי – תקרות, קורות, עמודים וקירות - דרך ה-Strap. בצורה זו הגדרת העומסים מגיעה מה- Autostrap אל ה-Strap.



בעבודה עם Strap

1.      ב-Strap, מומלץ לבצע מספר בדיקות לפני פתירת המודל. מה זה אומר?



  • לבצע unify לכל הצמתים.



  • לבצע split לכל הקורות ובכך להגדיר צמתים לקורה בהתאם לאלמנטי התקרה.



  • אם יש submodel יש לבצע חיבור אוטומטי ריתומי בינו לבין המודל הראשי.



  • לבנות מחדש את החיבורים הקשיחים בעזרת rigid links, בהתאם לתכנון.



  • לבצע בדיקת check element - לא כל ההודעות הינן הודעות שגיאה ולכן יש לחקור בנפרד כל הודעה כדי להבין האם היא מצריכה מידול מחדש.





2. ניתן מתוך ה-strap להוציא מידע ולהעבירו ישירות לתוכנת BeamD. התוכנה תשרטט לבד את סכמת הקורות ואת הזיון הנדרש.



3. בפתרון של מודל גדול מומלץ להגדיל את האלמנטים לגודל של עד 80 על 80 ובכך לחסוך זמן בפתירת המודל.



רוצים לדעת עוד על עבודה עם סטראפ? כנסו למדריכים המפורטים שלנו:

מדריך לבניית מודל בסטראפ - הקדמה

מדריך לבניית מודל בסטראפ - פרק 1

מדריך לבניית מודל בסטראפ - פרק 2

מדריך לבניית מודל בסטראפ - פרק 3

מדריך לבניית מודל בסטראפ - פרק 4

מדריך לבניית מודל בסטראפ - פרק 5



*המידע המובא בכתבה אינו מהווה מסמך מקצועי ו\או רשמי.
