מדריך לבניית מודל בתוכנת STRAP - פרק 3

מאמר : הקדמה
פרק 1 : הגדרת נקודות - nodes וסמכים
פרק 2
: הגדרת קורות -  Beams

1. הקדמה

על מנת לקבל תוצאות מדויקות עבור תקרה, נחלק אותה לאלמנטים סופיים. ככל שנחלק את התקרה לאלמנטים קטנים יותר (ורבים יותר) כך נקבל תוצאות מדויקות יותר
.

2.   תפריט האלמנטים
בתפריט הראשי נקליק על הצלמית  וניכנס לתפריט הגדרת האלמנטים.

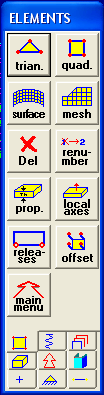

תפריט הגדרת האלמנטים והצלמיות בהן נשתמש:


 הגדרת אלמנט משולש


 הגדרת אלמנט מרובע


 הגדרת משטח המחולק לאלמנטים


 הגדרת חתך

3. הגדרת תקרה

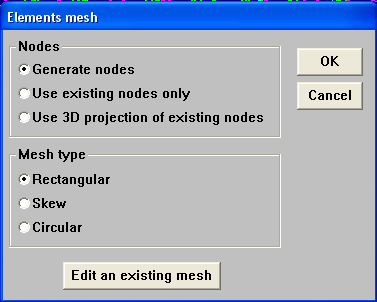

מאחר והתקרה היא למעשה משטח המחולק לאלמנטים, נבחר בצלמית  המאפשרת לנו להגדיר שטח ע"י הנקודות שתוחמות אותו וחלוקה אוטומטית של השטח הנ"ל לאלמנטים סופיים. כאשר נקליק על הצלמית  יופיע חלון ההגדרות הבא:

בחלון זה נגדיר את צורת החלוקה של המשטח לאלמנטים סופיים.

לצורך המדריך שלנו אתייחס לשתי הגדרות רלוונטיות:
Generate nodes: התוכנה תחלק אוטומטית את המשטח לאלמנטים סופיים ותוסיף נקודות nodes נוספות הדרושות לחלוקה זו.
Use existing nodes only: התוכנה תחלק אוטומטית את המשטח אבל תשתמש רק בנקודות הקיימות במודל.

נקליק על OK וכעת נתבקש לבחור את הנקודות המגדירות את המשטח. נבחר אחת אחר השנייה את ארבע הנקודות בפינות התקרה. כדי לסיים את הבחירה, נבחר שוב את הנקודה הראשונה.
(מומלץ לעבוד תחת מבט "3.50").

כעת יופיע החלון הבא :

בחלון זה נתבקש לבחור האם סיימנו להגדיר את המשטח או האם אנחנו רוצים להגדיר פתח בתוך המשטח (בהמשך הפרק נלמד להגדיר פתחים בתקרה) נקליק על End contour fefinition ויופיע החלון הבא :

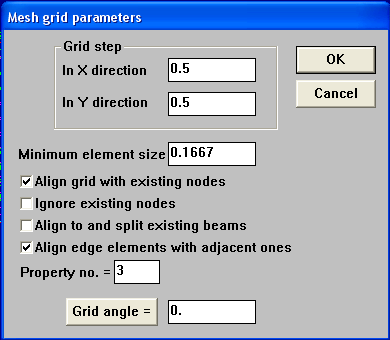

בחלון זה נוכל להגדיר לתוכנה לאיזה גודל של אלמנטים לחלק את התקרה ולאיזה סוג חתך לשייך אותם.

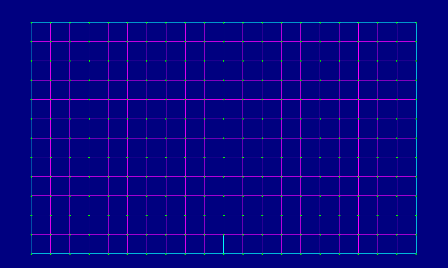

מאחר ואין לנו שום מגבלה, נקליק על OK ונראה על המסך את צורת החלוקה של המשטח לאלמנטים.
כעת נתבקש לאשר את החלוקה או לבצע שינויים.
במקרים מסוימים החלוקה תיראה לנו גסה מדי (מעט אלמנטים גדולים) ונרצה לחזור לחלון הגדרת גודל האלמנטים על מנת לקבל חלוקה מדויקת יותר. נאשר את החלוקה.

בחלון זה נבחר את סוג החתך אותו אנו רוצים להגדיר.

* בפרק הקודם - "פרק 2 - הגדרת קורות ועמודים", הזכרתי את צלמית הפיצול  : במקרים מסוימים  ניצור נקודות חדשות על קורות קיימות. על מנת "להכניס" את נקודות אלה לקורה נוכל להשתמש באופצית הפיצול. במקרה שלנו, התוכנה יצרה נקודות חדשות כדי ליצור את האלמנטים הסופיים.
חלק מהנקודות האלה נמצאות על הקורות. נקליק על הצלמית  ונבחר ב Selec all beams כדי "להכניס" את הנקודות החדשות לתוך הקורה. ברגע שעשינו את הפעולה הזאת, התוכנה יודעת שהתקרה נשענת על הקורות.

* אני לא יודע אם זה רק אני, אבל הרבה פעמים קרה לי ששכחתי להשתמש באופציית הפיצול ולכן קיבלתי תוצאות לא נכונות. בפרק שיעסוק בניתוח תוצאות האנליזה, נוכל לראות איך ייראו התוצאות עם פיצול וללא פיצול.

4. תפריט הגדרת חתך

עכשיו נרצה להגדיר את עובי התקרה – 20 ס"מ.
נקליק על צלמית  ותופיע רשימת החתכים אותה ראינו גם בפרק 2. נבחר את השורה הרלבנטית ונקיש על Define/Revise.

בחלון הזה נוכל לבחור את החומר ממנו עשויה התקרה ואת עובי התקרה. נכתוב "20" ונלחץ על OK.

כעת נשייך את החתך לאלמנטים באתה צורה שעשינו עבור קורות בפרק 2.

5. הגדרת תקרה עם פתח

הפעם נבחר בחלון הזה את האופציה - Define contour of a hole.

נתבקש להגדיר את הנקודות שמגדירות את הפתח שלנו. אני ממליץ, לפני הכניסה לתפריט הגדרת האלמנטים, ליצור בתפריט הגדרת הנקודות את הנקודות שמגדירות את הפתח שלנו. בצורה זו, כאשר נחלק את התקרה לאלמנטים, היא תתחשב בנקודות אלה ותחלק את האלמנטים בהתאם. בנוסף, יהיה לנו יותר קל לבחור את הנקודות שמגדירות את הפתח.

* על מנת להימנע ממצב בו לא תוכלו "למצוא" את הנקודות שהגדרתם בתור גבולות הפתח בגלל סבך האלמנטים, אני ממליץ לחבר את נקודות אלה עם קורות "זמניות" ולאחר שנסיים להגדיר את התקרה והפתח נמחק אותן.

תקרת חלל כבלים במבנה חשמל ומכשור.

סיימנו את הפרק השלישי של המדריך.

כפי שציינתי ואמשיך לציין בכל פרק:

1. קיימות מספר דרכים/צורות להגדרת מודלים בתוכנה. אני לא מתכוון להשתמש בכל האפשרויות/האופציות הקיימות בתוכנה.
2. המאמר הנ"ל אינו מתיימר להיות היעיל/המהיר/הנכון ביותר. כל מהנדס וההרגלים שלו, השיטה שלו, דרך המחשבה שלו, ורמת היכרותו עם התוכנה.

אם נתקלתם בטעויות, אשמח מאוד אם תיידעו אותי דרך המייל.
