מדריך לבניית מודל בתוכנת STRAP - פרק 4


1.   תפריט העומסים
בתפריט הראשי נקליק על הצלמית  וניכנס לתפריט הגדרת העומסים.

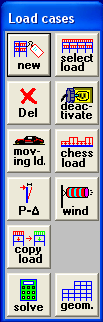

תפריט הגדרת העמוסים והצלמיות בהן נשתמש:


2.    הגדרת עומס חדש


 עריכת עומס קיים


 פתירה של המודל

2. הגדרת עומס חדש

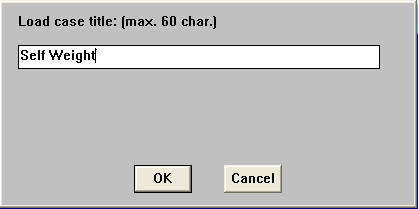

נקליק על הצלמית  ויופיע חלון להכנסת שם העומס.

אנחנו רוצים להגדיר את המשקל העצמי של המבנה ולכן נכתוב Self Weight

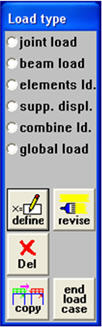

כעת יופיע בצד שמאל תפריט בו נתבקש לבחור את סוג האלמנט עליו פועל העומס:


 - Joint load
עומס מרוכז הפועל בנקודה node כלשהי
 - Beam load
עומס על קורה
 - Elements ld.
עומס על אלמנטים

במודל שלנו שני סוגים של אלמנטים – אלמנט קורה ואלמנט ים סופיים, לכן נצטרך להגדיר את המשקל העצמי בשני שלבים:

1.     משקל עצמי של קורות/עמודים: נבחר את האופציה beam load ונקליק על Define. יופיע חלון בו נתבקש לבחור את סוג העומס (מרוכז, מפורס וכו`).

נבחר שוב פעם את הצלמית  עבור משקל עצמי.
כעת נקליק על הצלמית לסיום הגדרת עומס משקל עצמי.

עכשיו נגדיר עומס שימושי.
נקליק על  וניתן את השם Live Load.

העומס השימושי פועל על התקרה ולכן נבחר elements Id.
הפעם נבחר את האופציה  המאפשרת לנו להגדיר עומס אחיד על משטח. נכניס את גודל העומס ולאחר מכן נשייך אותו לכל האלמנטים.

סיימנו להגדיר את העומסים וכעת נשאר לנו לפתור את המודל.

3. הגדרת קומבינציות העמסה

בשלב זה, התוכנה לא יודעת לשלב בין העומסים – המודל פתור עבור כל עומס בנפרד. ע"י יצירת קומבינציות העמסה נוכל לקבל תוצאות בהם שני העומסים מופעלים באותו זמן (תחת מקדמים שווים או שונים).
בתפריט הגדרת העומסים נקליק על הצלמית

התוכנה תחשב את המודל ותעביר אותנו לחלון התוצאות.
כדי להגדיר קומבינציות העמסה נקליק על הצלמית  שנמצאת בסרגל הכלים, או בשורת התפריטים תחת combinations.

תופיע טבלה ריקה. נוכל לראות את העומסים שהגדרנו מופיעים בעמודות הימיניות. כל שורה מייצגת קומבינציה.

אנו רוצים להגדיר מצבי העמסה גבוליים כמצוין בתקן:

בשורה הראשונה נכתוב מתחת לכל עומס את המקדם 1.0

בשורה השנייה נכתוב מתחת לעומס משקל עצמי את המקדם 1.4 ומתחת לעומס שימושי את המקדם 1.6.

נוכל גם לתת שמות לכל קומבינציה.

נאשר ונצא מהחלון.

סיימנו את הפרק הרביעי במדריך. בפרק הבא נלמד להציג את התוצאות השונות שהתקבלו מחישוב המודל.


כפי שציינתי ואמשיך לציין בכל פרק:

1. קיימות מספר דרכים/צורות להגדרת מודלים בתוכנה. אני לא מתכוון להשתמש בכל האפשרויות/האופציות הקיימות בתוכנה.
2. המאמר הנ"ל אינו מתיימר להיות היעיל/המהיר/הנכון ביותר. כל מהנדס וההרגלים שלו, השיטה שלו, דרך המחשבה שלו, ורמת היכרותו עם התוכנה.

אם נתקלתם בטעויות, אשמח מאוד אם תיידעו אותי דרך המייל.
