מדריך לבניית מודל בתכנת STRAP - פרק 5

כניסה לפרקי המדריך הקודמים:





הגדרת נקודות - nodes וסמכים
הגדרת קורות -  Beams
הגדרת תקרה - אלמנטים סופיים



הגדרת עומסים
בקרוב...


1. הקדמה

לאחר פתירת המודל נמצא את עצמנו בחלון התוצאות.

בצד ימין של המסך יופיע תפריט בו ניתן לבחור את סוג תצוגת התוצאות:


דרך חלון זה נוכל להיכנס לתפריט בחירת סוג התוצאות שאנו מעוניינים לראות על המסך.

אנחנו נתרכז בתצוגה גרפית.
נקליק על הצלמית  ויופיע חלון בחירת התוצאות:

  • בשורה הראשונה נבחר את אופן הצגת התוצאות – תוצאות עבור קורות, תוצאות עבור אלמנטים, תוצאות עבור סמכים וכו`.
  • בשורה השנייה נבחר את סוג התוצאה – מומנטים בכיוונים מסוימים, כוחות ציריים בכיוונים מסוימים, שקיעות וכו`.
  • בשורה השלישית נבחר עובר איזה עומס או קומבינציית עומסים אנו רוצים לקבל את התוצאות.
  • בשורה הרביעית נוכל להגדיר איזה גודל של תוצאות אנו רוצים לראות. למשל: תצוגה רק של תוצאות הגדולות מערך מסוים.

2.   תוצאות עבור סמכים – ריאקציות
  • בשורה הראשונה נבחר את האופציה Reactions
  • בשורה השנייה נבחר את האופציה X3 Reactions על מנת לקבל ריאקציות אנכיות.
  • בשורה השלישית נבחר את הקומבינציה הראשונה.
  • בשורה האחרונה נבחר 0% כדי לראות את כל הריאקציות.

נלחץ על OK

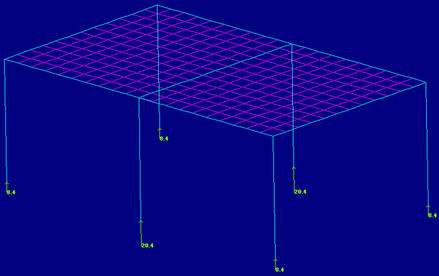

כעת ניתן לראות את ערכי הריאקציות וכיוונם מתחת לכל סמך.

אם אתם עובדים ביחידות של טון/מטר אז הריאקציה המקסימלית שאתם אמורים לקבל היא מתחת לשני הסמכים המרכזיים וגודלה 20.4 טון.

3.   תוצאות עבור קורות ועמודים
נקליק על הצלמית  ויופיע חלון בחירת התוצאות. עכשיו נרצה לראות תוצאות של מומנטים הפועלים בקורות ובעמודים.
נשים לב כי כיוון המומנטים עבור הקורות שונה מכיוון המומנטים עבור העמודים. לכן נראה את התוצאות הנ"ל בנפרד.

תוצאות עבור עמודים:

תוצאות עבור קורות:

נניח ואנו רוצים לראות תוצאות עבור קורה אחת ספציפית. לשם כך נבחר בתפריט סוג התוצאות את האופציה השלישית Single beam.

נקליק על הצלמית  ויופיע חלון בחירת התוצאות:

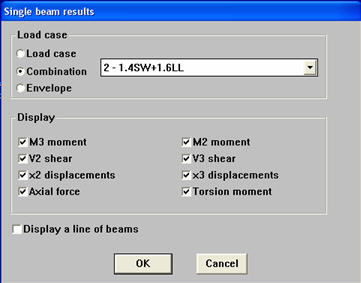

במידה ואנחנו רוצים לראות תוצאות על קורה נמשכת או במקרה שלנו, קורה המפוצלת להרבה חלקים בגלל אלמנטים סופיים, נסמן את האופציה האחרונה בחלון – Display a line of beams. נאשר.

כעת נתבקש לבחור את הקורה. בחירת הקורה מתבצעת ע"י סימון החלק הראשון והאחרון שלה. ברגע שנסמן אותם יופיע חלון עם התוצאות אותם ביקשנו לראות.

אני בחרתי להראות את התוצאות של הקורה הנמשכת באורך 10 מטר:

מומנט שלילי מעל הסמך האמצעי: 6.63 טון*מטר.

4.   תוצאות עבור אלמנטים סופיים
יש כמה תצוגות גראפיות עבור משטח של אלמנטים סופיים. אני אבחר בתצוגה ה"מרשימה" יותר והיא Element results contour map:

נעבור למבט על מפלס התקרה "3.50" וזה מה שנראה:


  • בצילום המסך אנו רואים תצוגה גראפית של ערכי המומנטים בכיוון 1X.
  • בצד ימין נוכל לראות מקרא עבור הצבעים השונים – כל צבע וגודל המומנט אותו הוא מייצג.
  • מומנט חיובי מקסימלי במרכז המפתחים צבוע בצבע אדום וערכו 1.8 טון*מטר
  • מומנט שלילי מקסימלי מתקבל מעל העמודים ובוא צבוע בצבע סגול שערכו 4.46 טון*מטר.

בצורה כזאת נוכל לראות תוצאות נוספות מסוגים שונים: שטחי זיון, מאמצים וכו`.

כפי שציינתי ואמשיך לציין בכל פרק:

1. קיימות מספר דרכים/צורות להגדרת מודלים בתוכנה. אני לא מתכוון להשתמש בכל האפשרויות/האופציות הקיימות בתוכנה.
2. המאמר הנ"ל אינו מתיימר להיות היעיל/המהיר/הנכון ביותר. כל מהנדס וההרגלים שלו, השיטה שלו, דרך המחשבה שלו, ורמת היכרותו עם התוכנה.

אם נתקלתם בטעויות, אשמח מאוד אם תיידעו אותי דרך המייל.
